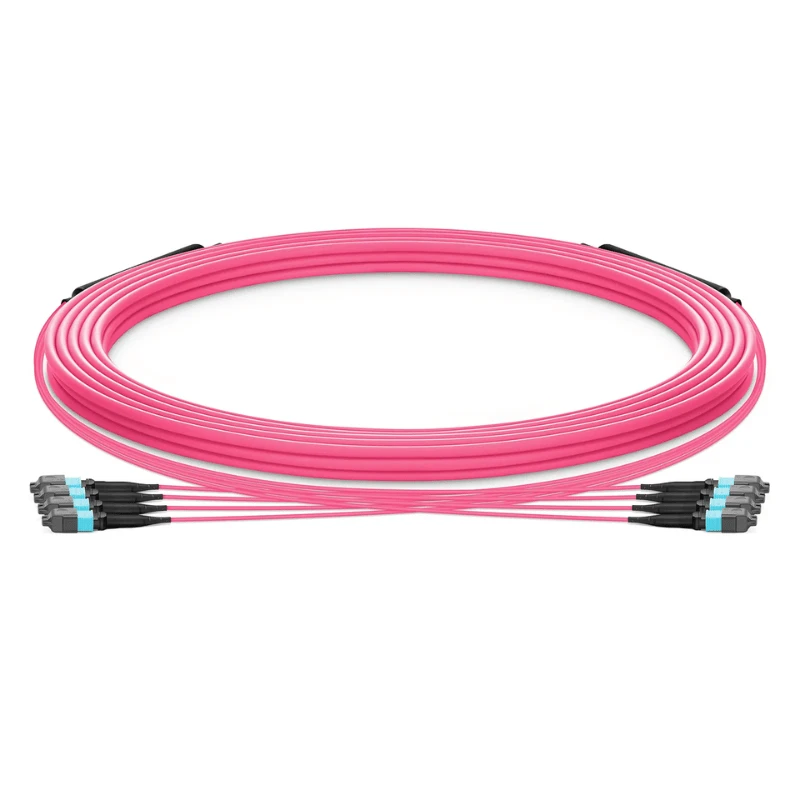

يعد كابل MPO Multimode Trunk عبارة عن مجموعة ألياف عالية الكثافة- مصممة للكابلات الهيكلية في مراكز البيانات وغرف خوادم المؤسسات وبيئات الشبكات عالية السرعة-. يستخدم موصلات MPO/MTP® التي تم إنهاؤها مسبقًا- لدمج ألياف متعددة الأوضاع في اتصال جذع مدمج، مما يقلل من أعمال إنهاء الحقل ويبسط -النشر عالي الكثافة.
متوفر بالألياف متعددة الأوضاع OM3 وOM4 وOM5، ويمكن تكوين الكابل ليناسب أعدادًا مختلفة من الألياف وجنس الموصل وطرق القطبية وأطوال الكابل ومتطلبات الغلاف.
المواصفات الفنية
|
غرض |
مواصفة |
|
نوع الألياف |
المتعدد OM3/OM4/OM5 |
|
الألياف الأساسية |
50/125 μm |
|
عدد الألياف |
8/12/24 ألياف؛ تتوفر تكوينات متعددة-MPO |
|
موصل |
MPO / MTP® |
|
جنس الموصل |
ذكر / أنثى |
|
قطبية |
النوع أ/النوع ب/النوع ج |
|
البولندية المتعددة |
جهاز كمبيوتر |
|
فقدان الإدراج |
قياسي أقل من أو يساوي 0.35 ديسيبل؛ إصدارات منخفضة الخسارة-أقل من أو تساوي 0.20 ديسيبل |
|
سترة الكابل |
PVC / LSZH / OFNP، يخضع للتكوين |
|
نوع الكابل |
بناء صندوق دائري أو مجمع |
خيارات القطبية والجنس
تعد القطبية الصحيحة وجنس الموصل أمرًا ضروريًا للحفاظ على استمرارية الإرسال-إلى-الاستقبال في الروابط الضوئية-المتوازية.
النوع أ
مباشرة-من خلال رسم خرائط الألياف.
01
النوع ب
رسم خرائط الألياف المعكوسة، يُستخدم بشكل شائع في البنى البصرية -المتوازية المزدوجة.
02
النوع ج
إقران-التعيين المعكوس لتصميمات الكابلات-الهيكلية المحددة.
03
ذكر MPO
موصل مثبت للمحاذاة مع موصل أنثى.
04
أنثى MPO
موصل غير مثبت للاستخدام مع موصل ذكر.
05
يجب تحديد القطبية المطلوبة مع تصميم معدات التزاوج أو الكاسيت أو لوحة التصحيح- بدلاً من تحديدها بشكل مستقل.
بناء الكابلات
تستخدم مجموعة صندوق السيارة أليافًا متعددة الأوضاع{0}}تم إنهاؤها في المصنع مع بناء كابل وقائي مناسب للتركيب المنظم للحامل والمسار. يمكن استخدام خيوط الأراميد كعضو قوة، بينما يمكن اختيار الغلاف الخارجي وفقًا لمتطلبات التثبيت.
تشتمل خيارات السترة الشائعة على PVC للاستخدام الداخلي العام، وLSZH حيث يتطلب البناء المنخفض-الدخان والهالوجين-، وOFNP للتركيبات ذات التصنيف الكامل-. يختلف قطر الكابل باختلاف عدد الألياف وتكوين قناة الاتصال، لذا يجب تأكيد القطر الخارجي النهائي قبل تحديد سعة المسار أو أجهزة إدارة الكابلات-.
تطبيقات مركز البيانات
يعتبر كابل MPO Multimode Trunk مناسبًا لـ:
- الحامل-إلى-الاتصالات الأساسية في مراكز البيانات عالية الكثافة-.
- توصيلات لوحة MPO التصحيحية-والتوصيلات البينية للكابلات الهيكلية.
- قم بالتبديل-إلى-الخادم والتبديل-إلى-تبديل الروابط باستخدام بصريات متعددة الأوضاع متوازية.
- غرف المعدات الخاصة بالمؤسسات حيث-تعمل التجميعات المنتهية مسبقًا على تقليل أعمال التثبيت الميدانية.
- تتطلب ترقيات الشبكة-عالية الكثافة سعة ألياف أعلى ضمن مساحة حامل محدودة.
الاختبار وضمان الجودة
يمكن فحص واختبار كل مجموعة كابلات قبل الشحن للتحقق من اتساق التصنيع والأداء البصري.
تتضمن إجراءات مراقبة الجودة-النموذجية ما يلي:
اختبار فقدان الإدراج بنسبة 100%-للتجميعات المكتملة.
إنهاء-فحص الوجه وتنظيف موصلات MPO.
التحقق من قطبية الموصل ورسم خرائط الألياف.
فحص جنس الموصل وتحديد الهوية.
الفحص البصري لسترة الكابلات والأحذية ومناطق الاختراق.
تقارير الاختبار الفردية المقدمة وفقا لمتطلبات المشروع.
يمكن مطابقة سجلات الاختبار مع تعريف الكابل أو وثائق الطلب للفحص الوارد وإمكانية تتبع المشروع.
التخصيص وتصنيع المعدات الأصلية
بالنسبة لطلبات OEM ومتكامل النظام والمشروعات، يمكن تهيئة كابل قناة الاتصال وفقًا لبنية الشبكة المطلوبة، بما في ذلك:
نوع الألياف: OM3 / OM4 / OM5
عدد الألياف وكمية MPO
جنس موصل MPO/MTP®
اكتب قطبية أ/ب/ج
أداء بصري قياسي أو منخفض-بفقدان الأداء
طول الكابل وطول الاختراق
سترة PVC / LSZH / OFNP
متطلبات تعريف الكابل ووضع العلامات والألوان
التعبئة والتغليف الخاصة بالعميل-والملصقات الخاصة
التعبئة والتغليف والتسليم
تتم حماية كابلات جذع MPO النهائية بشكل فردي لمنع تلوث الموصل والانحناء وتلف الكابل أثناء المناولة والنقل. يمكن تحديد أغطية غبار الموصل، والأغلفة الواقية، والكرتون أو أي عبوات تصدير أخرى-مناسبة وفقًا لمتطلبات الشحن.
يمكن توفير التكوينات القياسية وفقًا لتوافر الإنتاج. تتم جدولة تجميعات OEM المخصصة وفقًا لتعقيد التكوين والكمية ومتطلبات الاختبار وتوافر المواد. يمكن تزويد كل شحنة بتعريف المنتج ووثائق الاختبار المعمول بها لتلقي الفحص.
التعليمات
س: كيف يمكنني التأكد من أن كابل قناة الاتصال سيتوافق مع نظام MPO الحالي الخاص بي؟
ج: تأكد من واجهة الموصل، واتجاه المفتاح، ورسم خرائط الألياف، وتكوين الدبوس، ومواصفات مكونات التزاوج على كلا الطرفين. بالنسبة للتثبيت الحالي، يساعد توفير رقم جزء وحدة MPO أو المحول أو الكابل الحالي على منع عدم التوافق أثناء الاستبدال أو التوسيع.
س: هل يمكن توفير كابلات قناة MPO بأطوال مختلفة لنفس المشروع؟
ج: نعم. يمكن إنتاج أطوال كابلات مختلفة ضمن نفس مواصفات المشروع. يجب على المشترين تقديم الطول النهائي المطلوب، والتسامح المسموح به، حيثما ينطبق ذلك، بحيث يمكن تخطيط توجيه الحامل وتصاريح التثبيت بدقة.
س: هل يمكنك تقديم عينة قبل الطلب بالجملة ؟
ج: نعم. يمكن إنتاج عينات للتحقق من التكوين قبل الإنتاج الضخم. يجب أن تستخدم العينة نفس ترتيب الموصل والمتطلبات الفنية الأساسية المخصصة لأمر الإنتاج بحيث يمكن التحقق من التوافق والتثبيت في ظل ظروف المشروع الفعلية.
س: هل رسومات الكابلات أو مستندات الأبعاد متاحة للموافقة الهندسية؟
ج: نعم. يمكن توفير رسومات الأبعاد ومعلومات التكوين لمراجعة المشروع. بالنسبة لمجموعات صندوق الأمتعة المعقدة، يمكن للمشترين التأكد من الطول الإجمالي وترتيب الموصل وأبعاد الاختراق ومتطلبات التعريف قبل الإنتاج.
س: كيف يجب التعامل مع كابلات قناة MPO أثناء التثبيت؟
ج: تجنب سحب الكابل من الموصلات، أو تجاوز حدود الانحناء المحددة، أو وضع حمل زائد على المقاطع الجانبية. احتفظ بأوجه نهاية الموصل مغطاة حتى يتم التوصيل وقم بتوجيه صندوق السيارة عبر أنظمة إدارة الكابلات-المناسبة دون سحق المجموعة أو ثنيها بشكل حاد.
س: هل يمكن استخدام نفس كابل قناة MPO لسرعات نقل مختلفة؟
ج: محتمل، ولكن التوافق يعتمد على نوع جهاز الإرسال والاستقبال، وميزانية الارتباط البصري، ومسافة الإرسال، وبنية الشبكة. ولذلك ينبغي تحديد الكبل وفقًا للمعدات البصرية الفعلية ومتطلبات الارتباط بدلاً من تحديده فقط حسب معدل البيانات الاسمي.
