كابل الألياف أحادي الوضع MPO/MTP
مجموعات كبلات ألياف MPO/MTP أحادية الوضع- للتوصيل البصري عالي الكثافة- ومسافات نقل ممتدة واتصال بصري متوازي. متوفر في تكوينات Base-8 وBase{10}}12، مع خيارات 8- و12 و16 و24 ألياف، وتكوينات موصل APC، وقطبية النوع A/B/C، ودرجات الأداء القياسية ومنخفضة الخسارة ومنخفضة الخسارة للغاية.
-
![كابل ألياف OS2 MPO منخفض الخسارة]()
كابل ألياف OS2 MPO منخفض الخسارةكابل الألياف OS2 MPO منخفض الخسارة عبارة عن مجموعة ألياف أحادية الوضع -تم إنهاؤها في المصنع باستخدام ألياف OS2 9/125 ميكرومتر وموصلات ألياف متعددة-متوافقة مع MPO/MTP، مع تكوين الموصل والقطبية... -
![MPO إلى LC كابل الألياف أحادي الوضع]()
MPO إلى LC كابل الألياف أحادي الوضعإن كبل الألياف أحادي الوضع من MPO إلى LC عبارة عن مجموعة فرعية من نوع OS2 تم إنهاؤها في المصنع تعمل على تحويل واجهة MPO/MTP متعددة -من الألياف إلى اتصالات LC مزدوجة فردية. -
![سلك تصحيح الوضع الفردي MPO]()
سلك تصحيح الوضع الفردي MPOإن MPO Single Mode Patch Cord عبارة عن مجموعة -تجميع ألياف بصرية متعددة-منهية في المصنع باستخدام ألياف ذات وضع واحد-من OS2 وواجهات موصل متوافقة مع MPO/MTP-في كلا الطرفين. -
![كابل MPO أحادي الوضع]()
كابل MPO أحادي الوضعيعد كابل MPO Single Mode Trunk عبارة عن مجموعة -تجميع ألياف ضوئية متعددة-تم إنهاؤها في المصنع باستخدام موصلات متوافقة مع ألياف OS2 أحادية الوضع-وMPO/MTP-في كلا الطرفين. -

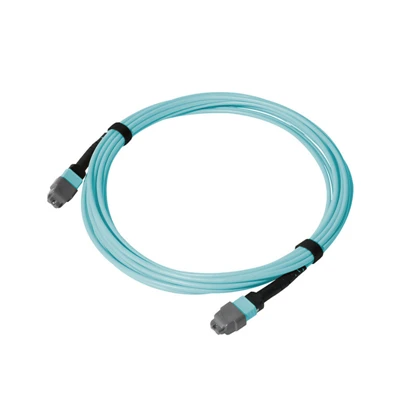

![كابل ألياف ذو وضع واحد OS2 MTP]()
كابل ألياف ذو وضع واحد OS2 MTPكابل الألياف أحادي الوضع OS2 MTP عبارة عن مجموعة قنوات MTP/MPO تم إنهاؤها في المصنع باستخدام ألياف أحادية الوضع 2 9/125 ميكرومتر، مع موصلات ألياف متعددة- في كلا الطرفين للاتصال المباشر بين واجهات... -
![OS2 MPO كابل الألياف وضع واحد]()
OS2 MPO كابل الألياف وضع واحديعد كابل الألياف الضوئية OS2 MPO أحادي الوضع عبارة عن مجموعة -تجميع ألياف بصرية متعددة-تم إنهاؤها في المصنع من أجل اتصال ألياف أحادي الوضع-عالي الكثافة في مركز البيانات والاتصالات وبيئات الكابلات...
خيارات مواصفات كابلات الألياف أحادية الوضع
تستخدم كابلات الوضع الفردي - الخاصة بنا MPO/MTP ألياف الوضع الفردي -OS2 للوصلات الضوئية حيث تكون مسافة النقل، وفقدان الإدراج، والتحكم في ميزانية الارتباط- أمرًا بالغ الأهمية.
|
مواصفة |
خيارات |
|
نوع الألياف |
وضع OS2 الفردي |
|
درجة الألياف |
G.652.D / G.657.A1 / G.657.A2 |
|
عدد الألياف |
8 / 12 / 16 / 24 ألياف |
|
التكوين الأساسي |
قاعدة 8 / قاعدة 12 |
|
الطول الموجي التشغيلي |
1310/1550 نانومتر |
|
نطاق WDM |
خيارات 1270-1330 نانومتر حسب التطبيق |
|
قطبية |
النوع أ/النوع ب/النوع ج |
|
درجة حرارة التشغيل |
-20 درجة إلى +70 درجة |
تتوفر الألياف غير الحساسة للانحناء G.657.A1 وG.657.A2-للتوجيه عالي الكثافة- حيث يلزم مراعاة انخفاض نصف قطر الانحناء وقيود مساحة الكابل-.
أداء قياسي ومنخفض-خسارة وأداء خسارة-منخفض جدًا-
تتوفر مجموعات الوضع الفردي -MPO/MTP بدرجات خسارة-إدراج مختلفة لاستيعاب ميزانيات الارتباط الضوئي المختلفة.
|
درجة الأداء |
الحد الأقصى لخسارة الإدراج |
|
معيار |
أقل من أو يساوي 0.70 ديسيبل |
|
خسارة منخفضة |
أقل من أو يساوي 0.35 ديسيبل |
|
خسارة منخفضة للغاية (ULL)- |
أقل من أو يساوي 0.25 ديسيبل |
يجب تحديد درجة الخسارة المطلوبة وفقًا لمواصفات جهاز الإرسال والاستقبال وعدد التوصيلات المتزاوجة ومسافة الإرسال وميزانية الطاقة الضوئية المتاحة. تتوفر تكوينات ULL للأنظمة التي يكون فيها لفقد الموصل تأثير أكثر صرامة على ميزانية الارتباط الإجمالية.
تكوينات Base-8 وBase-12 MPO/MTP
تدعم البنيتان Base-8 وBase-12 واجهات مختلفة لنقل الألياف المتوازية والمعدات.
Base-8 وضع واحد MPO
تتوفر التكوينات الأساسية-8 للأنظمة البصرية التي تستخدم 8-واجهات متوازية من الألياف وهي مناسبة للبنيات عالية الكثافة المرتبطة بالاتصال البصري الأحدث عالي السرعة.
التكوينات المتاحة تشمل:
- تجميعات 8 ألياف MPO/MTP
- موصلات ذكر أو أنثى
- النوع أ/النوع ب/النوع ج قطبية
- تكوينات موصل APC
- أداء قياسي وخسارة منخفضة- وأداء ULL
- أطوال الكابلات والإنشاءات المخصصة
Base-12 وضع واحد MPO
توفر التكوينات الأساسية-12 اتصالاً من 12 ليفًا لبنيات كابلات MPO/MTP المنشأة والتطبيقات الأساسية عالية الكثافة.
التكوينات المتاحة تشمل:
- تجميعات MPO/MTP مكونة من 12 ليفًا
- تجميعات مكونة من 24 ليفًا باستخدام واجهتين مكونة من 12 ليفًا
- موصلات ذكر أو أنثى
- النوع أ/النوع ب/النوع ج قطبية
- تكوينات أبك
- خيارات الخسارة القياسية والمنخفضة-.
موصل MPO/MTP وتوافق القطبية
تتطلب اتصالات MPO/MTP ذات الوضع الفردي- جنس الموصل الصحيح، وتعيين الألياف، والقطبية، وتكوين الوجه النهائي-.
النوع أ:مباشرة-من خلال رسم خرائط الألياف
النوع ب:عكس رسم خرائط الألياف
النوع ج:إقران-رسم خرائط الألياف المعكوسة
ذكر:تم تثبيت دبابيس الدليل
أنثى:تم حذف دبابيس الدليل
ناقلة النفط المدرعة:تكوين اتصال مادي بزاوية 8 درجات لواجهات الوضع الفردي-القابلة للتطبيق
بالنسبة لاستبدال الكابلات أو طلبات المشروع، يمكن توفير طراز المعدات أو مواصفات الواجهة أو عينة الكابلات الموجودة أو الرسم أو تعيين الألياف للتحقق من التكوين.
بناء كابل MPO/MTP أحادي الوضع
تتوفر إنشاءات مختلفة للكابلات لمساحة التثبيت والتوجيه والمتطلبات الميكانيكية.
|
بناء الكابلات |
المتطلبات النموذجية |
|
كابل دائري |
الكابلات الهيكلية العامة وتوجيه المعدات |
|
الشريط المسطح |
ترتيب ألياف متوازية عالية الكثافة-. |
|
كابل مايكرو |
انخفاض قطر الكابل ومساحة التوجيه المحدودة |
تشمل خيارات السترة LSZH، وOFNP، وOFNR، وPVC، وفقًا لمتطلبات التثبيت والقوانين المحلية المعمول بها.
الوضع الفردي مقابل الوضع المتعدد MPO/MTP
الفرق الأساسي بين هذه الفئة وكابلات الألياف متعددة الأوضاع MPO/MTP هو الألياف الضوئية وهندسة النقل.
|
غرض |
وضع MPO/MTP الفردي |
الوضع المتعدد MPO/MTP |
|
الفيبر |
OS2 |
OM3/OM4/OM5 |
|
الحجم الأساسي |
9/125 μm |
50/125 μm |
|
الطول الموجي النموذجي |
1310/1550 نانومتر |
850 نانومتر |
|
وصول الإرسال |
مسافة-طويلة |
مسافة -أقصر |
|
الاستخدام النموذجي |
العمود الفقري، DCI، الاتصالات، بين المباني-. |
روابط قصيرة المدى-لمركز البيانات |
|
واجهة-عالية السرعة |
وضع -مفرد DR/FR والأنظمة ذات الصلة |
أنظمة SR متعددة الأوضاع |
حدد الوضع الفردي عندما يحدد الجهاز ألياف OS2، أو يتطلب الارتباط وصولاً ممتدًا، أو عندما تتطلب الميزانية الضوئية المتاحة خصائص نقل الوضع الفردي.
تطبيقات الكابلات أحادية الوضع MPO/MTP
ربط مركز البيانات
مجموعات -OS2 MPO/MTP عالية الكثافة للاتصالات بين قاعات البيانات ومناطق توزيع الشبكة والروابط الضوئية الأطول -المدى.
01
اتصال بصري 400 جيجا / 800 جيجا
تكوينات Base-8 وتكوينات الألياف -المتوازية الأخرى لبنيات أجهزة الإرسال والاستقبال الضوئية عالية السرعة المتوافقة.
02
الاتصالات وشبكات الناقل
اتصال MPO/MTP للعمود الفقري ذو الوضع الفردي -وأنظمة توزيع الألياف عالية الكثافة-.
03
إدارة الطلب على المياه (WDM) والأنظمة البصرية المتوازية
تجميعات الوضع -المفردة تدعم الأنظمة البصرية التي تستخدم 1310 نانومتر، أو 1550 نانومتر، أو نطاقات الطول الموجي WDM القابلة للتطبيق.
04
بين-بناء وصلات الألياف الضوئية
اتصال ذو وضع -أحادي-منهى مسبقًا للروابط بين المباني وغرف المعدات ونقاط توزيع الشبكة.
05
يمكن التحقق من كل مجموعة كبلات أحادية الوضع -لـ MPO/MTP مقابل التكوين البصري والمادي المحدد قبل الشحن.
فقدان الإدراج وخسارة العودة:تم اختباره عند أطوال موجية محددة، بما في ذلك 1310 نانومتر و1550 نانومتر.
فحص التداخل ثلاثي الأبعاد:يتحقق من ارتفاع الألياف ونصف قطر الانحناء وإزاحة القمة وهندسة الطويق.
إنهاء-فحص الوجه:إجراء عمليات فحص للخدوش والحفر والتلوث وغيرها من عيوب الوجه-.
التحقق من القطبية:يؤكد تعيين الألياف من النوع A أو B أو C.
التحقق من التكوين النهائي:يتحقق من عدد الألياف ونوع الموصل والجنس والقطبية وبناء الكابل والطول ووضع العلامات.
يمكن توفير وثائق اختبار مستوى الدُفعة-وفقًا لمتطلبات المشروع والطلب.
مميزاتنا في تصنيع كابلات MPO/MTP
مرافق إنتاج بمساحة 50,000+ متر مربع
تدعم مساحة الإنتاج التي تزيد عن 50000 متر مربع مناطق مخصصة لتجميع كابلات الألياف الضوئية وتصنيع الموصلات وتصنيع الأجهزة والاختبار النهائي.
شهادة ISO-إدارة الجودة
توفر شهادات ISO 9001:2015 وISO 14001 وTL 9000 إطارًا موثقًا لإدارة الجودة للإنتاج ومراقبة الجودة.
50+ مهندسون وفنيون
يدعم أكثر من 50 مهندسًا وفنيًا تطوير المنتجات وتحسين العمليات والنماذج الأولية وحلول الألياف الضوئية المخصصة.
قدرة إنتاجية مرنة
القدرة السنوية لأكثر من 2 مليون مجموعة موصلات، و500000 متر من كابلات الألياف الضوئية، و100000 صندوق توزيع، و200000 من ملحقات الأجهزة تدعم كلاً من الإنتاج الكبير والطلبات المخصصة.
