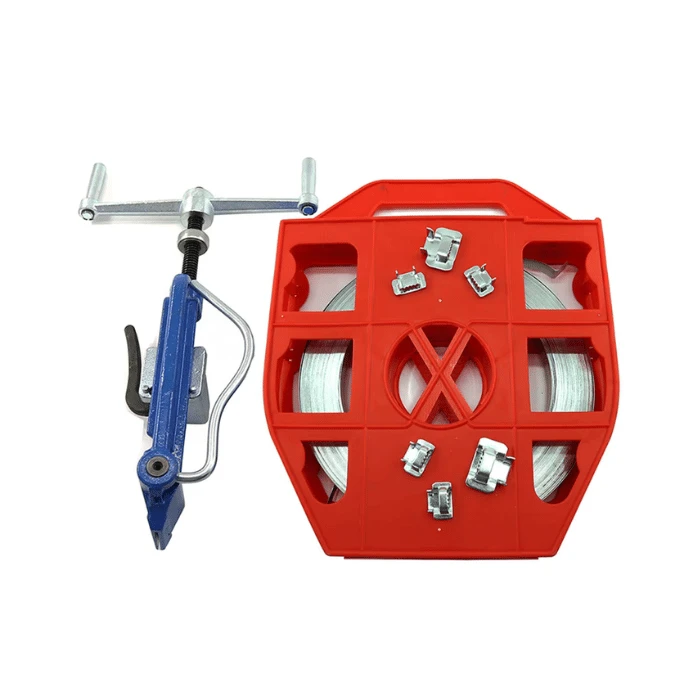

أداة النطاقات القياسية

أداة الربط القياسية هي أداة شد يدوية مصممة لتثبيت الفولاذ المقاوم للصدأ والأربطة المعدنية الأخرى حول الأعمدة والكابلات والأقواس واللافتات وأجهزة المرافق. يجمع البناء المطروق- بين آلية الشد والقابض المحمّل بنابض- والقاطع المدمج- في أداة يدوية واحدة. الأداة مناسبة لتثبيت الاتصالات والألياف الضوئية والمرافق العامة والبلدية والبنية التحتية العامة حيث يلزم التحكم في شد النطاق واتصال مشبك آمن.

تستخدم الأداة نظام شد ميكانيكي لتشديد الأربطة المعدنية حول قطعة العمل قبل تأمين الإبزيم.

أسقط-نص الأداة المزور:يوفر هيكل محمل الحمل الرئيسي-للشد اليدوي.

آلية الشد:يحول دوران المقبض إلى توتر شريطي يمكن التحكم فيه.

القابض المحمّل بزنبرك-:يحمل الشريط أثناء الشد ويساعد في الحفاظ على موضع الشريط.

أداة الأنف وكتلة القابض:قم بتوجيه الحزام والاحتفاظ به أثناء الشد وتشكيل الإبزيم.

آلية التمديد:يشكل اتصال الشريط حول الإبزيم بعد تطبيق الشد.

القاطع المتكامل:يزيل النطاق الزائد بعد تكوين الاتصال.

يعتمد مبدأ التشغيل على ثلاثة إجراءات ميكانيكية: الإمساك بالحزام، وتطبيق الشد، وتشكيل وصلة الإبزيم. الأداة لا توفر الطاقة أو الحرارة. يتم تنفيذ جميع عمليات الشد والقطع يدويًا.

حدد الفرقة والإبزيم:تأكد من أن عرض الشريط وسمكه والمادة والإبزيم متوافقان مع الأداة والتطبيق.

التفاف الفرقة:قم بتمرير الشريط حول العمود أو دعامة الكابل أو الدعامة أو أي قطعة عمل أخرى وقم بتوجيهه عبر الإبزيم وفقًا لتصميم الإبزيم.

موضع الأداة:أدخل الشريط في منطقة الإمساك بالأداة مع الحفاظ على وضع الإبزيم بشكل صحيح.

تطبيق التوتر:قم بتشغيل آلية الشد حتى يصل الشريط إلى شد التثبيت المطلوب.

تشكيل الاتصال:قم بلف الأداة فوق الإبزيم مع التحكم في آلية الشد للحفاظ على موضع الحزام.

قطع الزائدة:استخدم القاطع المدمج لإزالة ذيل الشريط المتبقي.

أكمل الإبزيم:قم بتأمين الإبزيم وفقًا لمتطلبات التصميم والتركيب المحددة.

من أجل تثبيت متسق، يجب أن يظل الحزام محاذيًا بشكل صحيح مع الإبزيم طوال فترة الشد والتدحرج. يجب أن تتبع طريقة إغلاق الشد والإبزيم المطلوبة-مواصفات نظام النطاقات المعمول بها.

تم تصميم الأداة للربط المعدني ضمن نطاق الأبعاد المحدد. تشمل خيارات الفولاذ المقاوم للصدأ النموذجية 201، و304، و316، مع اختيار المواد بناءً على التعرض للتآكل ومتطلبات المشروع.

قد تتضمن أنظمة الإبزيم المتوافقة ما يلي:

إبزيم الأذن-Lokt:تصميم إبزيم تقليدي لتطبيقات النطاقات اليدوية.

أبازيم ترو-Lokt:تم تطوير تصميم الإبزيم لأنظمة الربط اليدوية المتوافقة والتأكيد المرئي لحركة جناح الإبزيم- أثناء التثبيت.

أبازيم أخرى متوافقة من الفولاذ المقاوم للصدأ:يجب أن يتطابق مع عرض النطاق المحدد ويتبع متطلبات التثبيت المعمول بها.

يجب أن يغطي التحكم في الجودة كلاً من المكونات الواردة وأداء{0}الأداة النهائية. تتضمن عناصر الفحص الموصى بها ما يلي:

فحص الأبعاد:طول الأداة وأبعاد التزاوج الحرجة وتوافق النطاق.

التفتيش الوظيفي:التشغيل السلس لمقبض الشد، والقابض، والقاطع، وآلية التمرير.

أداء التوتر:التحقق من أن الأداة تحقق نطاق التوتر المحدد دون انزلاق غير طبيعي أو تشوه ميكانيكي.

فحص القطع:تأكد من أن القاطع يتعامل مع الحد الأقصى لسمك الشريط المحدد وينتج قطعًا نظيفًا.

التفتيش السطحي:تحقق من سلامة الطلاء والمعادن المكشوفة والتآكل والنتوءات والعيوب المرئية الأخرى.

تفتيش الجمعية:تحقق من أدوات التثبيت والمكونات المتحركة واحتجاز المقبض والسلامة الميكانيكية الشاملة.
