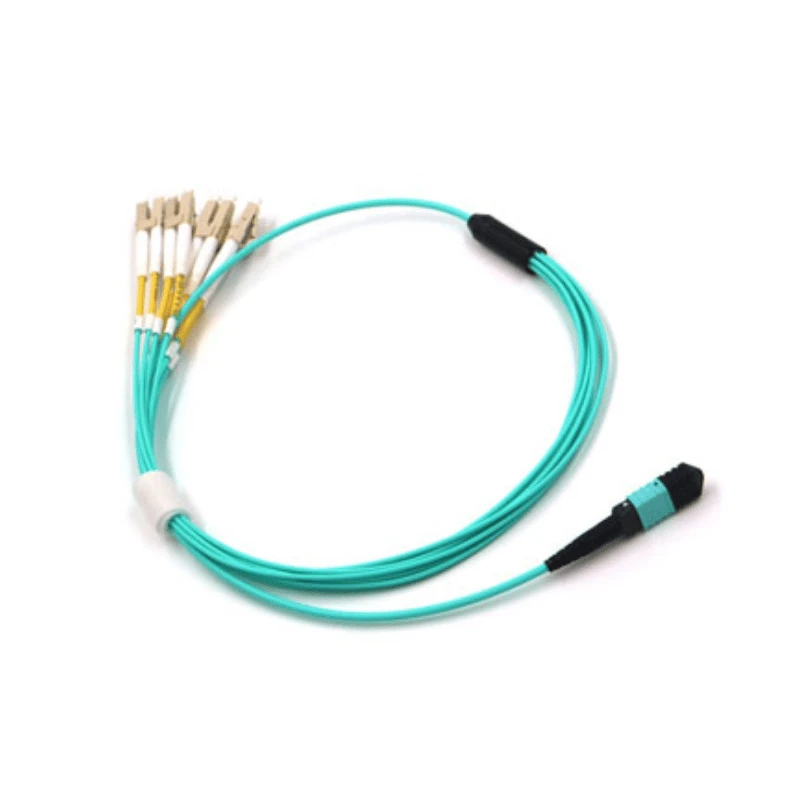

إن كبل الألياف MPO إلى LC متعدد الأوضاع هو-كبل فرعي منتهٍ مسبقًا يربط واجهة MPO/MTP متعددة-ألياف مع اتصالات LC مزدوجة فردية في شبكات الألياف متعددة الأوضاع. يتم استخدامه لربط الكابلات المستندة إلى MPO- بالمعدات وأنظمة التصحيح ونقاط توزيع الألياف التي تستخدم منافذ LC المزدوجة.
المواصفات الفنية
|
فئة |
المعلمة |
مواصفة |
|
الفيبر |
نوع الألياف |
OM3 / OM4 / OM5 المتعدد |
|
حجم الألياف |
50/125 μm |
|
|
الطول الموجي |
850 نانومتر / 1300 نانومتر |
|
|
عرض النطاق الترددي مشروط |
أكبر من أو يساوي 2000 ميجا هرتز · كم (OM3) / أكبر من أو يساوي 4700 ميجا هرتز · كم (OM4) |
|
|
موصل |
الموصل أ |
MPO / الخطة المتوسطة الأجل |
|
الموصل ب |
LC دوبلكس، UPC |
|
|
الأداء البصري |
فقدان الإدراج |
أقل من أو يساوي 0.35 ديسيبل |
|
إعدادات |
عدد الألياف |
8 / 12 / 24 ألياف |
|
قطبية |
النوع أ/النوع ب/النوع ج |
|
|
كابل |
سترة |
LSZH / OFNP / PVC |
|
امتثال |
امتثال |
بنفايات / الوصول |
|
معيار الموصل |
إيك 61754-7 |
بناء الكابلات
خيارات السترة
تتوفر خيارات السترة LSZH وOFNP وPVC وفقًا لمتطلبات التثبيت.
طول الكابل
يمكن تحديد الطول الإجمالي للكابل وفقًا لمسافة الاتصال المطلوبة.
طول الاختراق
يمكن تحديد طول الاختراق بشكل منفصل عندما يكون موضع الاختراق محددًا مطلوبًا.
عدد ألياف MPO واندلاع LC
يحدد عدد ألياف MPO تكوين الاختراق المزدوج LC المقابل.
|
عدد ألياف MPO |
اندلاع LC |
القنوات الليفية |
|
8F |
4 × إل سي دوبلكس |
8 |
|
12F |
6 × إل سي دوبلكس |
12 |
|
24F |
12 × إل سي دوبلكس |
24 |
للحصول على-اختراق كامل للألياف على الوجهين، تستخدم كل وحدة LC مزدوجة أليافين. قد يختلف عدد القنوات النشطة وفقًا للجهاز المتصل.
مطابقة الموصل والقطبية
واجهة MPO/MTP:تم تكوين واجهة MPO/MTP لتتوافق مع موصل التزاوج المحدد لوصلة الألياف.
تثبيت MPO:يمكن مطابقة تكوينات MPO المثبتة أو غير المثبتة مع واجهة التزاوج لضمان المحاذاة الميكانيكية المناسبة.
واجهة LC المزدوجة:يوفر الجانب المزدوج LC اتصالات فردية مصقولة من UPC-للمعدات أو واجهات التصحيح.
مطابقة القطبية:يتم تكوين قطبية النوع A أو النوع B أو النوع C وفقًا لتعيين الألياف المطلوب لنظام MPO المتصل.
تأكيد ما قبل-الإنتاج:يمكن تأكيد تكوين الموصل والقطبية مقابل واجهة MPO الحالية أو مواصفات المشروع قبل الإنتاج.
الأداء البصري
فقدان إدخال التجميع:يتم تحديد مجموعة كبل MPO-to-LC بخسارة إدخال أقل من أو تساوي 0.35 ديسيبل للتكوين المطبق. تمثل هذه القيمة مساهمة الخسارة البصرية للتجميع النهائي ويمكن تضمينها كمكون فردي في ميزانية خسارة الارتباط.
تقييم فقدان الارتباط:بالنسبة لاتصال MPO-إلى-LC كامل، يتضمن إجمالي الخسارة البصرية أيضًا واجهة MPO المتزاوجة، واتصالات LC والمكونات الموصلة الأخرى في المسار البصري. ولذلك ينبغي تقييم مواصفات مجموعة الكابلات مع ميزانية الخسارة للوصلة الكاملة.
ضبط الجودة
اختبار بصري 100%:تخضع كل مجموعة كابلات نهائية لاختبار فقدان الإدخال وخسارة الإرجاع بنسبة 100% قبل الشحن للتحقق من الأداء البصري للتجميع المكتمل.
فحص الهندسة ثلاثية الأبعاد:يتم التحقق من هندسة موصل MPO/MTP من خلال فحص مقياس التداخل ثلاثي الأبعاد، بما في ذلك معلمات الطويق الرئيسية مثل ارتفاع الألياف ونصف قطر الانحناء وإزاحة القمة.
إنهاء-فحص الوجه:يتم فحص أوجه نهاية الموصل للتأكد من حالة السطح والتلوث قبل الشحن لتقليل التلوث-مشكلات الاتصال ذات الصلة.
توثيق الاختبار الفردي:يمكن توفير بيانات الاختبار البصري لتجميع الكابلات المكتملة وفقًا لمتطلبات الفحص الخاصة بالأمر.
مراجعة تكوين RFQ
تجمع مجموعات MPO-to-LC بين العديد من متطلبات الواجهة والأبعاد التي يجب أن تتوافق مع الاتصال البصري المقصود.
بالنسبة لطلبات عروض الأسعار، يمكن لـ DIMI مراجعة عدد الألياف المقدمة وتكوين الموصل والقطبية وطول الكابل ومتطلبات الاختراق قبل الإنتاج.
عندما تكون واجهة MPO الحالية أو تكوين المعدات متاحًا، يمكن تضمين معلومات الاتصال ذات الصلة مع طلب عرض الأسعار (RFQ) لمراجعة التكوين.
التعليمات
س: ما الفرق بين موصل MPO وموصل MTP؟
ج: MPO هي واجهة موصل -قياسية متعددة الألياف، في حين أن MTP عبارة عن إصدار يحمل علامة تجارية لعائلة موصل MPO. يجب أن تكون الواجهة المطلوبة مطابقة للموصل المستخدم في نظام الألياف الموجود.
س: هل يمكن لكابل MPO إلى LC توصيل كابل قناة MPO مباشرة بمعدات LC؟
ج: نعم. يوفر كبل الاختراق MPO-إلى-LC اتصالاً بين واجهة MPO-متعددة الألياف ومنافذ LC المزدوجة الفردية. يجب أن يتوافق عدد الألياف وتكوين الموصل والقطبية مع تكوين الجذع والمعدات الحالي.
س: هل يمكن اختيار كابل متعدد الأوضاع من MPO إلى LC بناءً على سرعة جهاز الإرسال والاستقبال وحدها؟
ج: لا، يجب أخذ الواجهة المادية لجهاز الإرسال والاستقبال والنوع البصري وتكوين الألياف والقطبية في الاعتبار معًا. لا تحدد سرعة النقل الأعلى في حد ذاتها ما إذا كانت مجموعة الأوضاع المتعددة MPO-إلى-LC متوافقة مع الارتباط البصري المقصود.
س: هل يمكن استخدام كبلات MPO إلى LC عند ترقية نظام كابلات مركز البيانات الحالي؟
ج: نعم. يمكن استخدام مجموعات الاختراق MPO-إلى-LC كواجهة بين العمود الفقري الموجود القائم على MPO-والمعدات المستندة إلى LC-أثناء ترقيات الكابلات أو مشاريع الترحيل. يجب التحقق من عدد ألياف الجذع الموجودة والقطبية وتكوين الموصل وواجهة المعدات قبل أعمال الاستبدال أو التمديد.
س: هل تتوفر خيارات سترة LSZH وOFNP لكابلات الألياف MPO إلى LC؟
ج: نعم. تتوفر خيارات سترة LSZH وOFNP للتركيبات التي يجب أن يفي فيها بناء الكابل بمتطلبات انخفاض الدخان أو الاكتمال المحددة-. يجب اختيار السترة المطلوبة وفقًا لمتطلبات التثبيت المعمول بها.
س: ما هي المعلومات التي يجب تقديمها عند طلب عرض أسعار كابلات الألياف MPO إلى LC؟
ج: يجب أن يتضمن طلب عرض الأسعار نوع الألياف المطلوبة وعدد الألياف والقطبية وطول الكابل وطول الاختراق ونوع السترة وكميتها. يمكن أيضًا توفير معلومات حول واجهة MPO التزاوج أو المعدات المتصلة عند الحاجة إلى تأكيد توافق التكوين.
س: ما هي المهلة القياسية لطلبات كابلات الألياف MPO إلى LC؟
ج: المهلة القياسية هي 7-15 يوم عمل. يمكن مناقشة الخدمة العاجلة لمشاريع مركز البيانات العاجلة والطلبات الحساسة للوقت-.
