كابل محول MPO/MTP
تقوم DIMI Fiber بتصنيع كابلات محول MPO/MTP لوصلات الألياف عالية الكثافة-بين واجهات MPO/MTP والمعدات البصرية المحددة أو أنظمة التوزيع. تتوفر التكوينات لألياف OS2 وOM3 وOM4 وOM5، مع 8 و12 و16 و24 ألياف، وموصلات مثبتة أو غير مثبتة، وقطبية من النوع A/B/C، وأطوال قياسية أو مخصصة، وسترات PVC أو LSZH أو OFNP.
-
![كابل تحويل قطبية MPO]()
كابل تحويل قطبية MPOكابل تحويل MPO Polarity هو عبارة عن مجموعة ألياف تم إنهاؤها في المصنع -مصممة لتصحيح موضع الألياف- أو عدم تطابق قطبية Tx/Rx في أنظمة كابلات MPO/MTP عالية الكثافة-. فهو يوفر انتقالًا متحكمًا بين... -
![MTP إلى كابل محول LC]()
MTP إلى كابل محول LCكابل محول MTP إلى LC عبارة عن مجموعة ألياف ضوئية تم إنهاؤها في المصنع -تقوم بتوصيل واجهة MTP/MPO عالية الكثافة- بواجهات LC المزدوجة المتعددة. إنه مصمم للكابلات المنظمة بين جذوع العمود الفقري... -

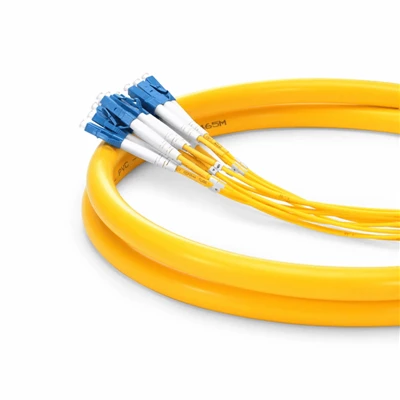

![كابل محول MPO إلى FC]()
كابل محول MPO إلى FCإن كبل محول MPO إلى FC عبارة عن مجموعة من الألياف الضوئية تم إنهاؤها في المصنع وتقوم بتوصيل واجهة MPO/MTP بواجهات FC الفردية. إنه مصمم لمراكز البيانات، وشبكات الاتصالات، وأنظمة التوزيع البصري،... -
![كابل محول MPO إلى SC]()
كابل محول MPO إلى SCكابل محول MPO إلى SC عبارة عن مجموعة مراوح من الألياف الضوئية منتهية في المصنع -تقوم بتوصيل واجهة MPO/MTP® عالية الكثافة- بالواجهات الضوئية SC الفردية. يمكن تحديد التجميع حسب وضع الألياف، وعدد... -
![كابل محول MPO إلى LC]()
كابل محول MPO إلى LCكابل محول MPO إلى LC عبارة عن مجموعة كابلات ألياف متعددة -منتهية في المصنع تعمل على توصيل واجهة MPO/MTP عالية الكثافة- بمنافذ LC المزدوجة الفردية. يتم استخدامه للانتقال بين البنية التحتية ومعدات...
أنواع كابلات محول MPO/MTP
توفر DIMI Fiber مجموعات كبلات محول MPO/MTP لواجهات الموصل المختلفة وتكوينات الألياف ومتطلبات القطبية.
كابل محول MPO إلى MPO
-تجميعات كبلات MPO منتهية مسبقًا للاتصالات المباشرة بين واجهات MPO المتوافقة. متوفر بعدد محدد من الألياف وتكوينات الدبوس والقطبية وأطوال الكابلات.
MTP إلى كابل محول MTP
تجميعات متعددة الألياف تعتمد على MTP-لاتصالات عالية الكثافة-بين واجهات MTP المتوافقة. يتم تحديد التكوينات المثبتة أو غير المثبتة-وفقًا لموصلات التزاوج.
MPO/MTP إلى كابل محول LC
يحول واجهة MPO/MTP متعددة الألياف إلى اتصالات LC للمعدات وأنظمة التوزيع وتكوينات الاختراق المحددة. يتم تكوين عدد الألياف والقطبية ونوع الموصل وطول الكابل وفقًا للتطبيق.
MPO/MTP إلى كابل محول SC
يوفر تكوين واجهة MPO/MTP-إلى-SC للأنظمة التي تتطلب اتصال متعدد الألياف على أحد الجانبين واتصال SC على الجانب الآخر.
كابل تحويل قطبية MPO
مصممة لرسم خرائط ألياف MPO المحددة ومتطلبات تحويل القطبية. تتوفر تكوينات النوع A أو النوع B أو النوع C وفقًا لبنية الارتباط الحالية.
كابل محول MPO/MTP مخصص
يمكن إنتاج مجموعات مخصصة باستخدام نوع محدد من الألياف، وعدد الألياف، ومجموعة الموصلات، وتكوين الدبوس، والقطبية، ورسم خرائط الألياف، وطول الكابل، والسترة. يمكن توفير الكابلات أو الرسومات أو قوائم مكونات الصنف أو أرقام أجزاء الموصل الموجودة للتحقق من التكوين.
تكوينات كابل محول MPO/MTP
يمكن تحديد مجموعة الكابلات وفقًا لواجهة الموصل وتكوين الألياف ومتطلبات التثبيت.
|
المعلمة |
الخيارات المتاحة |
|
موصل |
MPO / الخطة المتوسطة الأجل |
|
دبوس الموصل |
مثبت / غير-مثبت |
|
عدد الألياف |
8 / 12 / 16 / 24 ألياف |
|
نوع الألياف |
OS2/OM3/OM4/OM5 |
|
قطبية |
النوع أ/النوع ب/النوع ج |
|
طول الكابل |
الأطوال القياسية / الطول المخصص |
|
سترة |
PVC / LSZH / OFNP |
|
درجة حرارة التشغيل |
-20 درجة إلى +70 درجة |
|
امتثال |
IEC 61754-7 / TIA-604-5 / Telcordia GR-1435-CORE، حيثما ينطبق ذلك |
|
متطلبات المواد |
بنفايات / الوصول؛ متطلبات مثبطات اللهب-المطبقة |
يتم تأكيد المواصفات وفقًا لتكوين الموصل والألياف والكابل المحدد قبل الإنتاج.
توافق واجهة MPO/MTP
تم تكوين كابلات محول MPO/MTP لتتوافق مع واجهة الموصل وتكوين الدبوس وعدد الألياف ونوع الألياف والقطبية ورسم خرائط الألياف للمعدات المتصلة أو الكبل الموجود.
تتضمن التكوينات النموذجية ما يلي:
MPO/MTP إلى MPO/MTP:يربط واجهات MPO/MTP المتوافقة على أشرطة الألياف وكابلات الجذع ولوحات التصحيح وأجهزة الإرسال والاستقبال وغيرها من المعدات البصرية.
MPO/MTP إلى LC:يربط واجهة MPO/MTP متعددة الألياف بالمعدات أو مكونات التوزيع باستخدام اتصالات LC.
MPO/MTP إلى SC:لتوصيل واجهة MPO/MTP بمعدات الألياف المحددة القائمة على SC- أو مكونات التوزيع.
مثبت على غير -مثبت:يتم تحديد تكوين دبوس الموصل وفقًا لموصل التزاوج.
النوع أ/ب/ج قطبية:يتم تكوين تعيين القطبية والألياف وفقًا لترتيب الألياف -إلى-الألياف المطلوبة.
OS2/OM3/OM4/OM5:يتم اختيار نوع الألياف ليتناسب مع البنية التحتية الضوئية الحالية والمعدات المتصلة.
تتطلب كبلات محول MPO/MTP التكوين الصحيح لموصل التزاوج. يتم تحديد الإصدارات المثبتة وغير المثبتة وفقًا للموصل الموجود على جانب التزاوج.
مثبت / ذكر:يشتمل على دبابيس محاذاة لتحديد موضعها مقابل موصل متوافق غير -مثبت.
غير -مثبت / أنثى:يستخدم دبابيس محاذاة موصل التزاوج لمحاذاة الموصل.
واجهة MPO/MTP:تكوين موصل متعدد الألياف للاتصالات عالية الكثافة-.
MPO/MTP إلى LC أو SC:متاح لتحويل الواجهة المحددة وتكوينات الاختراق.
بالنسبة لطلبات الاستبدال أو مطابقة النظام-، يمكن استخدام رقم جزء الموصل الحالي أو عينة الكابل للتحقق من تكوين الدبوس المطلوب.
القطبية ورسم خرائط الألياف
تحدد القطبية كيفية تعيين الألياف الفردية بين طرفي مجموعة MPO/MTP. يجب أن تتطابق القطبية المحددة مع بنية المعدات والوصلة.
|
قطبية |
رسم خرائط الألياف |
|
النوع أ |
مباشرة-من خلال رسم الخرائط |
|
النوع ب |
عكس رسم الخرائط |
|
النوع ج |
إقران-التعيين العكسي الحكيم |
يمكن لـ DIMI Fiber تصنيع التجميعات وفقًا لمتطلبات القطبية ورسم خرائط الألياف المحددة. بالنسبة للتكوينات غير الواضحة، قم بتوفير معلومات الكبل الحالي أو رسم النظام أو قائمة مكونات الصنف (BOM) أو معلومات تعيين الألياف للتحقق منها قبل الإنتاج.
التطبيقات
تُستخدم كابلات محول MPO/MTP في:
البنية التحتية للألياف مركز البيانات
أنظمة توزيع الألياف عالية الكثافة-.
البنية التحتية للاتصالات
معدات شبكة المؤسسة
بيئات حوسبة عالية الأداء-.
توسيع الشبكة وإعادة تشكيلها
استبدال وصيانة كابلات الألياف
تعتمد الملاءمة على القناة الضوئية الكاملة، بما في ذلك نوع الألياف وجهاز الإرسال والاستقبال والقطبية وتكوين الموصل وفقدان القناة.
تتحقق DIMI Fiber من كابلات محول MPO/MTP مقابل الموصل المحدد والألياف وتكوين القطبية قبل الشحن.
يمكن أن تشمل مراقبة الجودة ما يلي:
هندسة الموصل:فحص التداخل ثلاثي الأبعاد لنصف قطر الانحناء وإزاحة القمة وبروز الألياف.
نهاية-حالة الوجه:الفحص المجهري الرقمي لأوجه نهاية الموصل وفقًا لمعايير IEC 61300-3-35 المعمول بها.
الاختبار البصري:فقدان الإدراج، وفقدان العودة، واختبار الاستمرارية البصرية وفقا للتكوين المحدد.
رسم خرائط الألياف:التحقق من اتصال الألياف-إلى-استمرارية الألياف وقطبيتها حيثما يكون ذلك مطلوبًا.
سجلات الاختبار:يمكن توفير بيانات الاختبار البصري الفردية بالترتيب المحدد.
يتم تأكيد متطلبات الاختبار وفقًا لنوع الألياف المحدد وتكوين الموصل والقطبية بدلاً من تطبيق مواصفات واحدة عبر جميع كابلات محول MPO/MTP.
تدعم DIMI Fiber إنتاج كابلات المحولات المخصصة لمشاريع OEM ونشر الشبكة ومتطلبات الاستبدال.
يمكن أن يشمل التخصيص ما يلي:
- نوع الألياف: OS2 / OM3 / OM4 / OM5
- عدد الألياف: 8 / 12 / 16 / 24
- موصل MPO أو MTP
- التكوين المثبت أو غير المثبت-.
- القطبية من النوع A أو B أو C
- رسم خرائط الألياف المحددة
- تكوينات MPO/MTP إلى LC أو SC
- طول الكابل
- سترة PVC أو LSZH أو OFNP
- إنشاءات ثقيلة- أو إنشاءات مدرعة عند الاقتضاء
- وضع العلامات الخاصة
- الباركود المخصص
- التعبئة والتغليف المجهزة أو السائبة
يمكن للعملاء تقديم رسم أو كبل موجود أو قائمة مكونات الصنف (BOM) أو رقم جزء الموصل أو واجهة المعدات أو العينة كمرجع للإنتاج.
