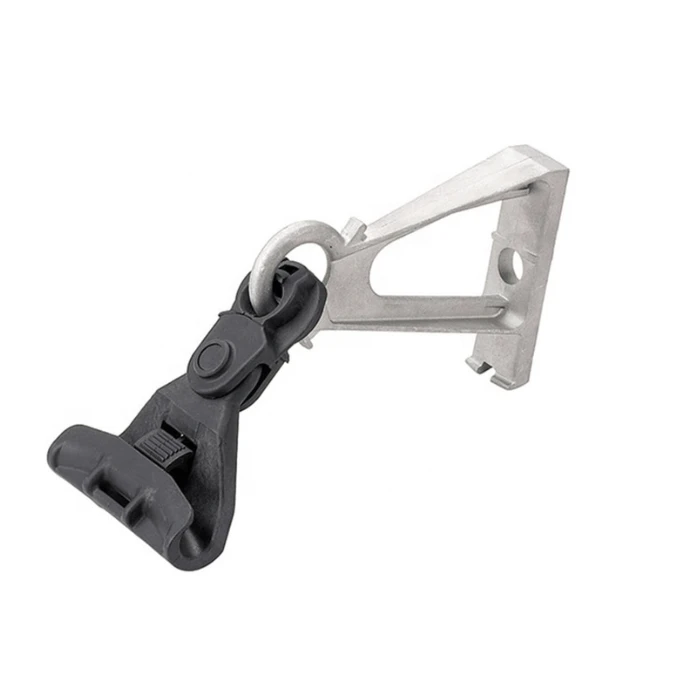

تم تصميم مشبك التعليق لكابلات الألياف الضوئية لدعم وتأمين كابلات الألياف الضوئية الهوائية عند الأعمدة المتوسطة، أو الأبراج، أو هياكل الأذرع المتقاطعة. تجمع مجموعة المشبك بين -جسم محمل للحمل، وإدخال تلامس الكابل- أو قضبان مدرعة مسبقة التشكيل، وأجهزة تثبيت لتوزيع الحمل الميكانيكي مع الحد من الضغط الزائد على غلاف الكابل.
المواصفات الفنية
|
المعلمة |
مواصفة |
|
أنواع الكابلات القابلة للتطبيق |
ADSS، الشكل -8، كابلات FTTH مستديرة ذاتية الدعم، مختارة |
|
قطر الكابل |
Ø6-20 ملم؛ النطاقات الأخرى المتاحة عن طريق التخصيص |
|
الحمل الميكانيكي المقدر النموذجي |
10-30 كيلو نيوتن للنماذج القياسية؛ تكوينات معززة تصل إلى 100 كيلو نيوتن |
|
فترة قابلة للتطبيق |
ما يصل إلى 400 متر للتكوينات القياسية |
|
تكوين الخط |
طرق مستقيمة وزوايا انحراف معتدلة |
|
السكن |
سبائك الألومنيوم المصبوبة أو البناء المعدني المحدد |
|
مادة الاتصال بالكابل- |
EPDM أو أي نوع آخر من المطاط الصناعي المقاوم للأشعة فوق البنفسجية/الطقس |
|
قضبان الدروع |
الفولاذ المجلفن أو الفولاذ المغطى بالألمنيوم-حسب التكوين |
|
الأجهزة |
304/316 الفولاذ المقاوم للصدأ أو الفولاذ المجلفن |
|
درجة حرارة التشغيل |
عادةً -40 درجة إلى +65 درجة |
|
حماية السطح |
الأنودة، الجلفنة، أو غيرها من الحماية ضد التآكل المحددة |
|
وزن |
حوالي 0.45-2.8 كجم، حسب الطراز |
التصميم الميكانيكي وتوافق الكابلات
تم تصميم مشبك التعليق للحفاظ على موضع الكابل أثناء توزيع القوة الداعمة على منطقة اتصال الكابل. بالنسبة للتكوينات التي تستخدم قضبان مدرعة حلزونية مشكلة مسبقًا، تتوافق القضبان مع سطح الكابل وتوزع الضغط الميكانيكي على طول اتصال أطول، مما يقلل التحميل الموضعي على الغلاف الخارجي.
يمكن أن يوفر ملحق EPDM أو ما يعادله من المطاط الصناعي توسيدًا إضافيًا واحتكاكًا بين الكابل وجسم المشبك. وهذا مهم بشكل خاص للمسارات الجوية المعرضة لحركة الرياح وتغيرات درجة الحرارة-.
يجب أن يتطابق قطر الكابل مع نطاق المشبك المحدد. لا ينبغي اختيار المشبك فقط حسب نوع الكابل الاسمي؛ يجب التحقق من القطر الخارجي النهائي الفعلي وحمل التثبيت وفقًا لمواصفات النموذج.
التطبيقات
يتم استخدام مشبك التعليق لنشر كابلات الألياف الضوئية العلوية في:
- الشبكات الجوية FTTH و FTTx
- الوصول إلى ADSS والشبكات الأساسية
- خطوط الاتصالات على أعمدة الكهرباء
- البنية التحتية للنطاق العريض في المناطق الريفية والحضرية
- الحرم الجامعي والمنطقة الصناعية وشبكات الاتصالات الخاصة
- أنظمة اتصالات مرافق الطاقة التي تستخدم كابلات ألياف ذاتية الدعم-متوافقة
- طرق النقل والبنية التحتية والاتصالات
طريقة التثبيت
يمكن تثبيت المشبك على أعمدة، أو أبراج، أو أذرع متقاطعة- باستخدام مسامير عمود متوافقة، أو أشرطة من الفولاذ المقاوم للصدأ، أو خطافات -J، أو أغلال على شكل حرف U-، أو أقواس تثبيت مخصصة، اعتمادًا على تكوين الأجهزة المحدد.
لتطبيقات التعليق القياسية:
تأكد من القطر الخارجي الفعلي للكابل ونطاق المشبك المحدد.
تحقق من الامتداد وزاوية المسار وتحميل الرياح/الجليد والحمل الميكانيكي المطلوب.
ضع الكابل بشكل صحيح في جسم المشبك أو مجموعة التعليق المشكلة مسبقًا.
قم بتثبيت المشبك على العمود أو البرج أو الدعامة المخصصة.
قم بربط أدوات التثبيت وفقًا لعزم التثبيت المحدد.
تأكد من أن الكابل مدعوم بشكل آمن دون الضغط الزائد أو تشوه الغلاف أو الانحناء الحاد.
التخصيص/تصنيع المعدات الأصلية
تتوفر تكوينات OEM وفقًا لقطر الكابل، وبناء الكابل، والامتداد المطلوب، والحمل الميكانيكي، وطول قضيب الدرع، وواجهة التثبيت، وهيكل التثبيت.
يمكن أن يشمل التخصيص أيضًا ما يلي:
- أبعاد الجسم المشبك والهندسة
- طول القضيب والمواد مسبقة التشكيل
- تركيب الأقواس والأجهزة
- مكونات مصنوعة من الفولاذ-الفولاذ المقاوم للصدأ أو المجلفن
- علامات المنتج وتحديد الهوية
- التعبئة والتغليف ووضع العلامات للعملاء
لتقييم طلب عرض الأسعار، يجب على المشترين تقديم نوع الكابل، والقطر الخارجي الفعلي، والامتداد النموذجي، والحد الأقصى للامتداد، وزاوية الخط، وهيكل التثبيت، والظروف البيئية.
التفتيش والاختبار
تشمل عناصر الفحص النموذجية ما يلي:
- توافق قطر الكابل وفحص الأبعاد
- الفحص البصري والسطحي-النهائي
- التحقق من المواد والطلاء
- اختبار الحمل الميكانيكي/كسر-الحمل
- الانزلاق أو الضغط-اختبار القوة
- ملاءمة الأجهزة وفحص التثبيت
- اختبار مقاومة التآكل-حيثما تم تحديده
- اختبار المقاومة للأشعة فوق البنفسجية والبيئية-لمكونات البوليمر
يمكن توفير تقارير التفتيش ووثائق الامتثال وفقًا لمتطلبات المشروع.
التعليمات
س: هل يمكن استخدام مشبك التعليق في عمليات تثبيت ADSS-الطويلة؟
ج: نعم. تم تصميم التكوينات القياسية للامتدادات الهوائية العادية، بينما قد تتطلب تركيبات ADSS-الامتداد الطويل مجموعات تعليق معززة أو مزدوجة. يجب أن يعتمد الاختيار على الحد الأقصى للامتداد والتحميل البيئي المحسوب.
س: هل يمكنك تقديم عينات قبل الطلب بالجملة ؟
ج: نعم. ويمكن ترتيب العينات لتقييم الأبعاد وملاءمة الكابلات-والتركيب قبل الإنتاج الضخم. عادة ما يتم تأكيد رسوم العينة والشحن وفقًا للنموذج والكمية المطلوبة.
س: ما هي المعايير التي يمكن أن يتوافق معها مشبك التعليق؟
ج: تعتمد المتطلبات المطبقة على نظام الكابلات وسوق الوجهة. يمكن مراجعة المواصفات الفنية المحددة لكل من IEC وEN وASTM-والعملاء عند الاقتضاء. يجب ذكر المواصفات القياسية أو مواصفات المشروع المطلوبة قبل عرض الأسعار.
س: ما هو التغليف المستخدم للطلبات بالجملة؟
ج: عادةً ما يتم تعبئة المنتجات القياسية في علب كرتونية مع عبوات داخلية واقية، ثم يتم وضعها على المنصات عند الحاجة لمناولة التصدير. تتوفر علامات الكرتون المخصصة وملصقات المنتجات والكميات وطرق التعبئة لطلبات الجملة.
س: ما هو موك لمشابك التعليق؟
ج: الحد الأدنى للطلبات التجارية القياسية هو 500 قطعة لكل نموذج. يمكن مناقشة النماذج المختلطة أو التكوينات المخصصة بشكل منفصل وفقًا لمتطلبات الإنتاج.
س: ما هي المهلة النموذجية للطلب بالجملة؟
ج: بالنسبة للنماذج القياسية، فإن وقت المعالجة النموذجي هو 7 إلى 14 يومًا بعد المواصفات وتأكيد الطلب. قد تتطلب المنتجات المخصصة أدوات إضافية أو وقت إنتاج إضافي، وهو ما سيتم تأكيده قبل تقديم الطلب.
س: ما هي شروط الدفع التي تقبلونها؟
ج: نحن عادة نقبل T/T، L/C، PayPal، وبطاقة الائتمان. يمكن مناقشة شروط الدفع الأخرى وفقًا لقيمة الطلب ومتطلبات العملاء وشروط التعاون.
س: ما هي خيارات الشحن والتصدير المتاحة؟
ج: يمكن ترتيب الطلبات عن طريق البحر أو الجو أو التسليم السريع، اعتمادًا على الكمية والإلحاح والوجهة. تشمل المصطلحات التجارية الشائعة EXW وDAP وDDP، مع تأكيد ترتيب الشحن النهائي وفقًا للطلب والوجهة.
