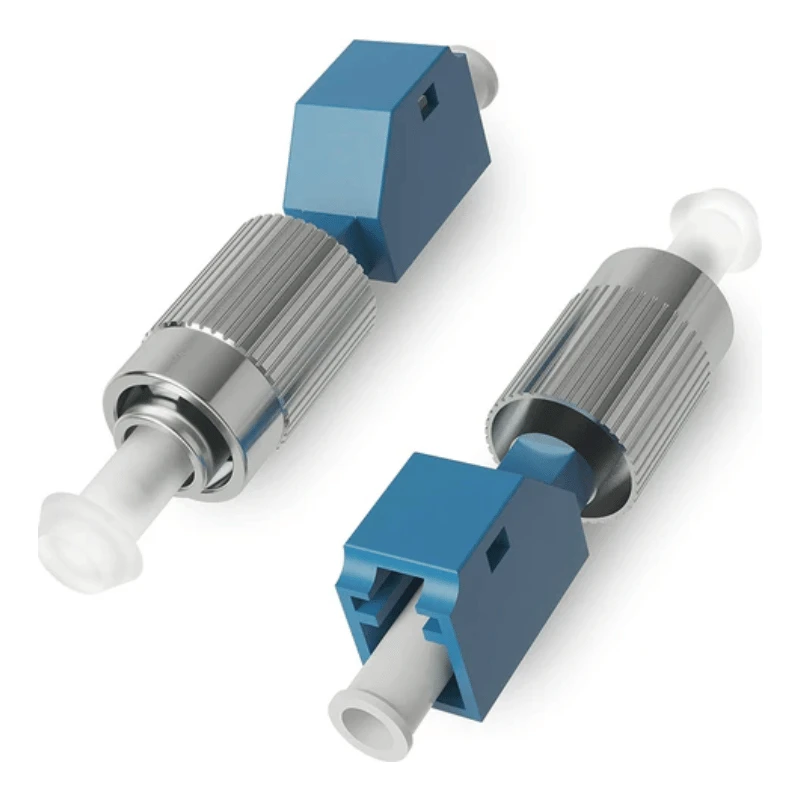

محولات الألياف الضوئية LC إلى FC هي محولات هجينة أنثوية-إلى-أنثى مصممة لتوصيل مكونات الألياف الضوئية المنتهية LC-ومكونات الألياف الضوئية المنتهية FC-دون إعادة-إعادة نهايات الألياف. التكوين القياسي هو LC/UPC إلى FC/UPC، بسيط، نظام التشغيل أحادي الوضع 2 9/125 ميكرومتر، مع غلاف محاذاة دقيق من سيراميك الزركونيا. يمكن تحديد أنواع مختلفة من تلميع الموصلات، وأنماط الألياف، ومواد الإسكان، وتكوينات التثبيت لمتطلبات المشروع.
مواصفات المحول
|
المعلمة |
المواصفات القياسية |
||
|
نوع المحول |
محول LC إلى FC الهجين |
||
|
تكوين الموصل |
LC/UPC إلى FC/UPC |
||
|
جنس |
أنثى-إلى-أنثى |
||
|
قناة |
البسيط |
||
|
وضع الألياف |
نظام التشغيل ذو الوضع الفردي2 9/125 ميكرومتر |
||
|
كم المحاذاة |
سيراميك زركونيا دقيق |
||
|
فقدان الإدراج النموذجي |
أقل من أو يساوي 0.3 ديسيبل |
||
|
خسارة العودة |
أكبر من أو يساوي 50 ديسيبل، UPC |
||
|
متانة |
أكبر من أو يساوي 500 دورة تزاوج |
||
|
درجة حرارة التشغيل |
-25 درجة إلى +70 درجة |
||
|
درجة حرارة التخزين |
-40 درجة إلى +85 درجة |
||
|
تصاعد |
جبل لوحة |
||
|
السكن |
هندسة البلاستيك أو المعدن |
||
|
المعايير المعمول بها |
متطلبات الواجهة IEC 61754-20 / IEC 61754-13؛ بنفايات |
||
تتبع واجهة LC متطلبات الأبعاد لعائلة موصل LC، بينما يستخدم جانب FC واجهة الطويق القياسية مقاس 2.5 مم وتصميم الوصلة اللولبية-.
توافق الموصل
تم تصميم المحول للتوصيل البيني المباشر بين LC-و-FC، مما يجعله مفيدًا عندما تستخدم المعدات أو لوحات التوصيل أو البنية الأساسية الحالية للألياف منصات موصلات مختلفة.
الجانب لك:متوافق مع موصلات LC القياسية؛ يمكن تحديد تكوينات UPC وAPC.
الجانب FC:متوافق مع موصلات FC القياسية باستخدام تكوين PC/UPC أو APC المطابق.
أوضاع الألياف:siSglemode OS2 هو التكوين القياسي؛ يمكن توفير إصدارات متعددة الأوضاع مثل OM3 وOM4 عند مطابقة تصميم المحول وغطاء المحاذاة وفقًا لذلك.
المطابقة البولندية:يجب اختيار أنواع تلميع الموصلات وفقًا لمكونات التزاوج. تتمتع واجهات LC وFC بمواصفات أبعاد IEC منفصلة.
بالنسبة لشبكات الموصلات المختلطة، يلغي المحول المختلط الحاجة إلى استبدال أسلاك التوصيل القابلة للصيانة أو إعادة-إنهاء الألياف المثبتة.
هيكل المحول
يتكون المحول من مقبسين للموصل، وغطاء محاذاة دقيق، ومبيت خارجي مزود بهيكل الاحتفاظ باللوحة المطلوبة-.
يحافظ غلاف سيراميك الزركونيا على محاذاة الطويق أثناء التزاوج وعدم التزاوج، مما يساعد على التحكم في فقدان الاقتران البصري. يستخدم الجانب LC واجهة من النوع -مزلاج مدمج، بينما يستوعب الجانب FC آلية الاقتران الملولبة المميزة لموصلات FC.
تشمل خيارات الغلاف البلاستيك أو المعدن الهندسي-عالي القوة، اعتمادًا على المتطلبات الميكانيكية وتصميم اللوحة. ويمكن أيضًا تهيئة أغطية الغبار، والهياكل المغلقة، وتصميمات الحواف المختلفة، وميزات التثبيت الخاصة بالعميل-.
التطبيقات
أنظمة الاتصالات وODF
يستخدم لتوصيل أسلاك التصحيح LC وFC داخل إطارات التوزيع الضوئية ولوحات الألياف ومعدات شبكة الناقل.
مركز البيانات وشبكات الألياف للمؤسسات
مناسب لترحيل المعدات أو البنية الأساسية القديمة-إلى-البنية الأساسية الجديدة حيث يجب أن تتواجد واجهات LC وFC معًا.
معدات توزيع FTTx
يمكن دمجها في صناديق توزيع الألياف، والخزائن، ولوحات الإنهاء، وغيرها من معدات شبكة -الوصول التي تتطلب أنواع موصلات مختلطة.
معدات اختبار وقياس الألياف
يوفر واجهة LC-إلى-FC قابلة للتبديل لأجهزة الاختبار البصرية ولوحات اختبار المختبر أو الإنتاج.
ألواح وتجميعات الألياف OEM
مناسب لمصنعي اللوحات، ومنشئي الحاويات، ومتكاملي الأنظمة الذين يحتاجون إلى تكوين محول مختلط محدد.
التخصيص/تصنيع المعدات الأصلية
مزيج الموصل:Lc-fc والتكوينات المختلطة الأخرى.
بولندي:Upc أو apc وفقًا لتكوين موصل التزاوج.
وضع الألياف:الوضع الفردي OS2 وتكوينات الأوضاع المتعددة المحددة.
كم:زركونيا السيراميك. يمكن تقييم مواد الأكمام البديلة لتطبيقات محددة.
السكن: البناء من البلاستيك أو المعدن.
تصاعد:تركيب لوحة قياسي، أو هياكل ذات حواف/عديمة الحواف، أو مشابك، أو هندسة تركيب خاصة بالعميل-.
حماية:قبعات الغبار أو التصاميم المغلقة.
تعريف:لون الغلاف والشعار وترقيم المنفذ ورقم الجزء ووضع العلامات على الرمز الشريطي.
التعبئة والتغليف:أكياس مجمعة أو فردية أو عبوات{0}يحددها العميل.
الجودة والتفتيش
يجب أن تشمل مراقبة الجودة كلاً من الأداء البصري والموثوقية الميكانيكية. تشمل عناصر الفحص النموذجية ما يلي:
اختبار فقدان الإدراج وفقدان العودة للموصل المحدد والتكوين البولندية.
فحص الأبعاد لواجهات المحول وميزات التركيب ومكونات المحاذاة.
التحقق من محاذاة الأكمام والطويق للحفاظ على أداء التزاوج القابل للتكرار.
اختبار دورة التزاوج- للتحقق من المتانة الميكانيكية.
الفحص البصري لعيوب الهيكل وحالة الأكمام والتلوث وتلف واجهة الموصل.
اختبارات درجة الحرارة والبيئية عندما تتطلبها مواصفات المشروع.
وثائق المواد والامتثال، بما في ذلك المتطلبات ذات الصلة بـ RoHS-عند تحديدها.
يمكن أن تتماشى معايير الفحص وتقارير الاختبار مع رسومات العميل، أو مواصفات الشراء، أو معايير مكونات الألياف الضوئية- المعمول بها.
التعليمات
س: هل يمكنك تقديم عينات قبل الطلب بالجملة ؟
ج: نعم. يمكن تقديم عينات للمواصفات وتوافق الموصل وتقييم التجميع قبل الشراء بالجملة. يمكن تأكيد كمية العينة وأي رسوم عينة قابلة للتطبيق بناءً على التكوين المطلوب.
س: ما هو موك لمحولات الألياف البصرية LC إلى FC؟
ج: بالنسبة للتكوينات القياسية، يكون موك عادةً 100 قطعة. قد تتطلب تكوينات OEM أو المواد الخاصة أو التغليف المخصص موكًا مختلفًا، والذي يمكن تأكيده قبل عرض الأسعار.
س: ما هي المهلة الزمنية النموذجية للطلبات بالجملة؟
ج: وقت المعالجة النموذجي هو 7-14 يومًا، اعتمادًا على كمية الطلب والتكوين. تستغرق مدة الشحن عادةً 20-30 يومًا، مع تأكيد الجدول الزمني النهائي وفقًا للوجهة وطريقة الشحن.
س: ما هي طرق الدفع التي تقبلونها؟
ج: نحن عادة نقبل T/T، L/C، PayPal، وبطاقة الائتمان. يمكن مناقشة شروط الدفع الأخرى للطلبات المؤهلة أو متطلبات المشروع المحددة.
س: ما هي طرق الشحن المتوفرة؟
ج: يمكن شحن الطلبات عن طريق الشحن السريع أو الشحن الجوي أو الشحن البحري، اعتمادًا على الكمية ومتطلبات التسليم والوجهة. يمكن أيضًا ترتيب شروط DDP وDAP وEXW وفقًا للترتيب.
س: هل يمكنك تقديم تقارير التفتيش مع الطلب؟
ج: نعم. يمكن توفير وثائق التفتيش وفقًا لمتطلبات الطلب المتفق عليها. قد تتضمن السجلات النموذجية فقدان الإدراج، وخسارة الإرجاع، وفحص الأبعاد، ونتائج الفحص البصري.
س: كيف يمكنني تحديد المحول عند طلب عرض الأسعار؟
ج: توفير مجموعة موصل LC/FC المطلوبة، أو تلميع UPC أو APC، أو تكوين بسيط أو أي تكوين آخر، ووضع الألياف، ونوع السكن، ومتطلبات التركيب، والكمية، ومتطلبات التعبئة والتغليف. يوصى بالرسومات أو العينات المرجعية للإصدارات المخصصة.
