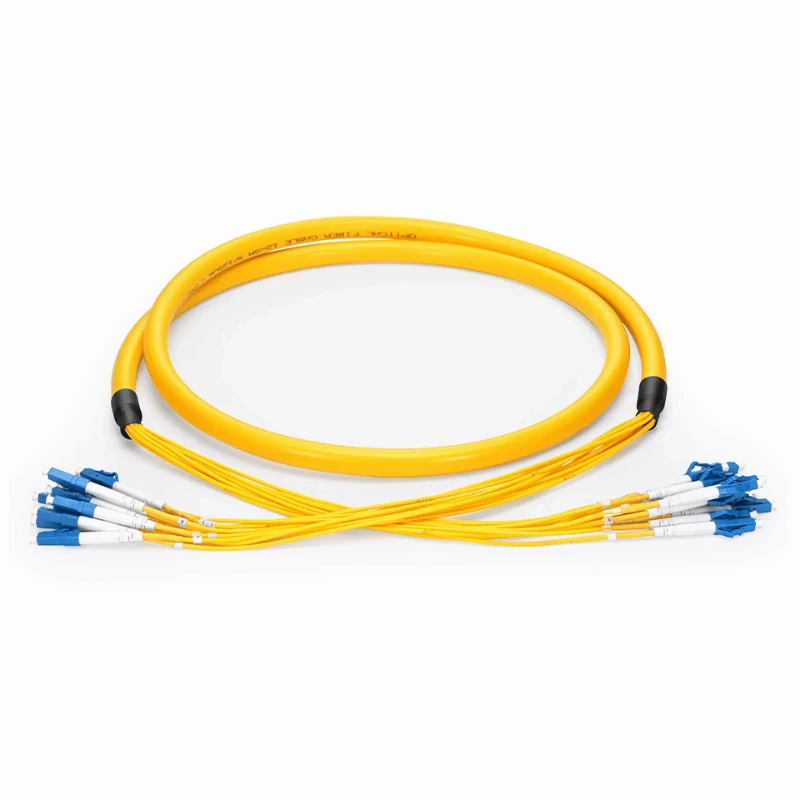

إن كبل الألياف أحادي الوضع من MPO إلى LC عبارة عن مجموعة فرعية من نوع OS2 تم إنهاؤها في المصنع تعمل على تحويل واجهة MPO/MTP متعددة -من الألياف إلى اتصالات LC مزدوجة فردية.

المواصفات الفنية

المعلمة	مواصفة
نوع المنتج	MPO إلى LC كابل الألياف أحادي الوضع
نوع الألياف	الوضع الفردي OS2، 9/125 ميكرومتر
درجة الألياف	G.652.D / G.657.A1
عدد الألياف	8 / 12 / 24 ألياف
موصل MPO	متوافق مع MPO/MTP، ذكر/أنثى
MPO البولندية	يو بي سي / أبك
موصل LC	إل سي دوبلكس
إل سي البولندية	يو بي سي / أبك
قطبية	النوع أ/النوع ب/النوع ج
فقدان الإدراج	الخسارة القياسية أقل من أو تساوي 0.35 ديسيبل؛ خسارة منخفضة أقل من أو تساوي 0.20 ديسيبل
خسارة العودة	UPC أكبر من أو يساوي 50 ديسيبل؛ APC أكبر من أو يساوي 60 ديسيبل
طول الكابل	مخصص
طول الاختراق	مخصص
خيارات السترة	LSZH / OFNP
درجة حرارة التشغيل	-20 درجة إلى +70 درجة
الاختبار البصري	فقدان الإدراج / خسارة العودة
توثيق الاختبار	تقرير الاختبار البصري الفردي
معيار	إيك 61300-3-35

MPO-إلى-تكوين اختراق LC

يستخدم الكابل واجهة MPO/MTP متعددة-من الألياف على أحد الجانبين ويفصل الألياف الفردية من خلال قسم فرعي إلى وصلات LC مزدوجة على الجانب الآخر.
العلاقة المزدوجة القياسية بين عدد ألياف MPO ووصلات LC هي:

عدد ألياف MPO	ترتيب مزدوج قياسي LC
8 ألياف	4 × إل سي دوبلكس
12 ألياف	6 × إل سي دوبلكس
24 ألياف	12 × إل سي دوبلكس

يتم تحديد ترتيب الألياف الجانبية LC-من خلال تعيين الألياف المؤكد بدلاً من عدد الألياف وحده.

التكوين والتحقق

قبل الإنتاج، يجب التحقق من تكوين MPO-إلى-LC مقابل واجهات التزاوج والمتطلبات البصرية للارتباط المقصود.

تكوين الموصل
حدد جنس MPO وصقله وفقًا لواجهة MPO التزاوج. يستخدم الجانب LC موصلات مزدوجة مع طلاء UPC أو APC المطلوب.

القطبية ورسم خرائط الألياف
حدد النوع A أو النوع B أو النوع C وفقًا لتخطيط الألياف المطلوب ونظام اتصال MPO الحالي. إذا كانت القطبية المطلوبة غير واضحة، فيمكن توفير مواصفات الكابل الموجودة أو مخطط الاتصال للتأكيد.

الخسارة البصرية
حدد تكوين الخسارة-القياسي أو الخسارة المنخفضة-وفقًا لميزانية الخسارة-الإدراج للارتباط البصري الكامل.

أبعاد الكابل
تأكد من طول الكابل الإجمالي وطول الاختراق وفقًا لتخطيط الجهاز وموضع اتصال LC المطلوب.

MPO-إلى-تصنيع تجميع LC

المواصفات-التجميع القائم
يتم إنتاج كل تجميع من عدد الألياف المؤكد، وتكوين الموصل، والقطبية، وتخطيط الألياف، وأبعاد الكابل، مع استخدام التكوين المعتمد كمرجع للإنتاج.

إنهاء MPO/MTP وLC
يتم إنهاء موصلات MPO/MTP والموصلات المزدوجة LC الفردية في المصنع -وفقًا لتكوين الموصل المحدد ويتم صقلها باستخدام عمليات الإنهاء والفحص الخاضعة للتحكم.

الاختراق المتحكم فيه
يقوم قسم الاختراق بفصل الألياف إلى وصلات LC المحددة مع الحفاظ على ترتيب الألياف المؤكد خلال عملية التجميع.

مراقبة الإنتاج
يتم دعم إنتاج تجميعات الألياف الضوئية من DIMI من خلال معدات اختبار وفحص بصرية مخصصة للموصل والتحقق من الأداء البصري قبل الشحن.

الاختبار والتفتيش

اختبار بصري 100%
تخضع كل مجموعة نهائية لاختبار فقدان الإدخال وخسارة الإرجاع قبل الشحن للتحقق من الأداء البصري مقابل المتطلبات المحددة.

نهاية الموصل-فحص الوجه
يتم فحص وجوه نهاية موصل MPO/MTP وLC بحثًا عن التلوث والخدوش والحفر وغيرها من الظروف التي قد تؤثر على تزاوج الموصل أو الأداء البصري.

التحقق من الهندسة ثلاثية الأبعاد
حيثما تم تحديده لتكوين الموصل، يتحقق فحص التداخل من هندسة وجه نهاية الموصل، بما في ذلك ارتفاع الألياف ونصف قطر الانحناء وإزاحة القمة.

توثيق الاختبار وإمكانية التتبع
يمكن توفير بيانات الاختبار البصري الفردية للتجميع الذي تم تسليمه، مع ربط سجل الاختبار بمعرف الإنتاج المقابل حيثما أمكن ذلك.

المشروع-تكوين محدد

بالنسبة لعرض الأسعار، يمكن للمشترين تقديم المعلومات المطلوبة لتحديد مجموعة MPO -إلى-LC والتحقق منها:

تفاصيل الاتصال
واجهة MPO وجنس الموصل
عدد الألياف
القطبية ورسم خرائط الألياف
متطلبات تلميع MPO وLC

التفاصيل المادية
الطول الكلي للكابل
طول الاختراق
متطلبات سترة

تفاصيل الطلب
الكمية المطلوبة
متطلبات وضع العلامات أو تحديد الهوية
متطلبات التعبئة والتغليف

عندما يكون تعيين القطبية أو الألياف غير واضح، يمكن توفير مواصفات الكابل الموجودة أو مخطط الاتصال أو واجهة التزاوج أو معلومات المعدات لمراجعة التكوين قبل الإنتاج.
بالنسبة للأوامر المتكررة، يمكن الرجوع إلى مواصفات الإنتاج المعتمدة مسبقًا للحفاظ على نفس التكوين المؤكد عندما تظل متطلبات المشروع دون تغيير.

التعليمات

س: ما هو الفرق بين كابل الاختراق MPO إلى LC وكابل قناة MPO؟

ج: يعمل كبل الاختراق MPO إلى LC على تحويل واجهة MPO/MTP متعددة -الألياف إلى اتصالات LC مزدوجة فردية، بينما يحافظ كبل قناة MPO على اتصالات MPO/MTP في كلا الطرفين للتوصيل البيني متعدد -الألياف.

س: ما هو الفرق بين MPO وMTP لكابل MPO إلى LC؟

ج: MPO هي واجهة موصل -قياسية متعددة الألياف، في حين أن MTP عبارة عن تصميم موصل عالي الأداء -يعتمد على واجهة MPO. يجب أن يتطابق تكوين الموصل المطلوب مع واجهة التزاوج المحددة للتثبيت.

س: كيف ينبغي اختيار كابل MPO إلى LC للتثبيت البديل؟

ج: قم بمطابقة الكابل البديل مع عدد الألياف الموجودة، وواجهة MPO، وجنس الموصل، والقطبية، وتخطيط الألياف، وتكوين LC، وأبعاد الكابل، والمتطلبات البصرية قبل الطلب.

س: كيف يؤثر كابل MPO إلى LC على ميزانية الارتباط البصري؟

ج: يضيف التجميع فقدان الموصل والإنهاء إلى الارتباط البصري، لذلك يجب تضمين خسارة الإدخال المحددة أو المقاسة عند حساب هامش خسارة النظام المتاح.

س: ما هو نصف قطر الانحناء الذي يجب مراعاته بالنسبة لكابل الاختراق من MPO إلى LC؟

ج: يجب التأكد من الحد الأدنى لنصف قطر الانحناء من بناء الكابل المحدد ومراعاة كل من قسم الكابل الرئيسي ومنطقة الاختراق عند توجيه التجميع عبر المساحات المحظورة.

س: ما هي وثائق الاختبار المقدمة مع كابل الألياف أحادي الوضع من MPO إلى LC؟

ج: يمكن توفير بيانات الاختبار البصري الفردية للتجميع الذي تم تسليمه، بما في ذلك فقدان الإدراج المُقاس ونتائج فقدان الإرجاع للمراجعة وفقًا للمتطلبات المحددة.

س: ما هو موك لكابل الألياف MPO إلى LC أحادي الوضع؟

ج: إن موك القياسي هو 500 قطعة لكل تكوين، مع تأكيد الكمية النهائية وفقًا لعدد الألياف المطلوبة وتكوين الموصل ومتطلبات المشروع.

س: ما هي المهلة الزمنية لكابل الألياف MPO إلى LC أحادي الوضع؟

ج: يمكن إكمال العينات عمومًا خلال 3-5 أيام عمل، بينما يتطلب الإنتاج بالجملة عادةً 15-30 يوم عمل، اعتمادًا على التكوين المؤكد وكمية الطلب.
