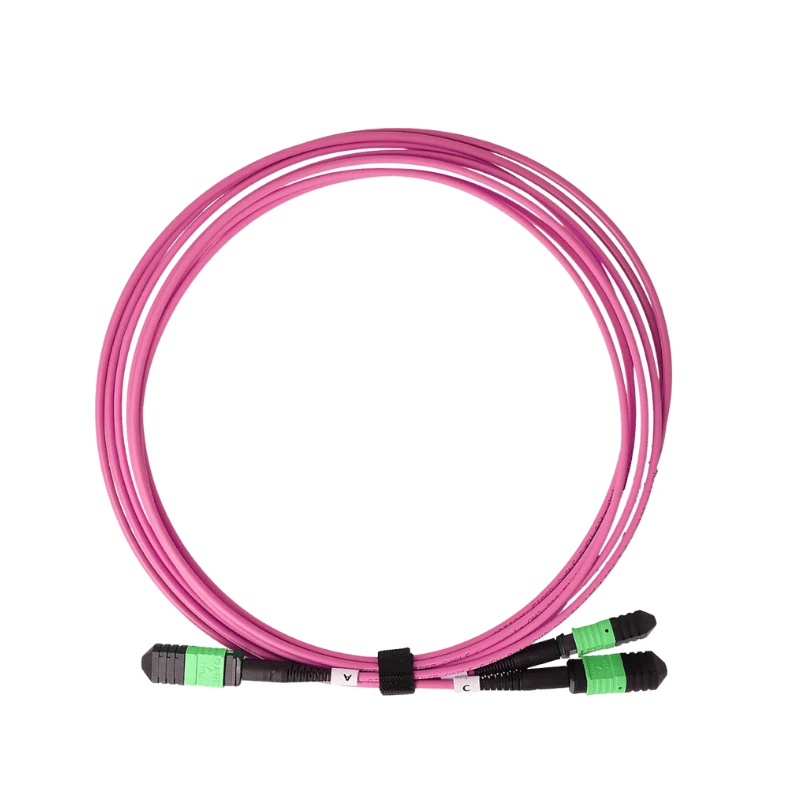

كابل محول MPO إلى SC

كابل محول MPO إلى SC عبارة عن مجموعة مراوح من الألياف الضوئية منتهية في المصنع -تقوم بتوصيل واجهة MPO/MTP®‎ عالية الكثافة- بالواجهات الضوئية SC الفردية. يمكن تحديد التجميع حسب وضع الألياف، وعدد الألياف، وجنس MPO، وتلميع SC، والقطبية، وسترة الكابل، والطول الإجمالي، وطول الساق المنفصلة- لتتناسب مع الارتباط البصري وبيئة التثبيت.

تتوفر نهاية MPO/MTP® في تكوينات ذكر (مثبت) أو أنثى (غير مثبتة). يجب أن يتطابق الجنس الصحيح مع واجهة MPO للتزاوج؛ التزاوج المثبت-إلى-لا يناسب اتصالات MPO القياسية.

الجانب SC متاح مع طلاء UPC أو APC. يمكن توفير موصلات SC وموصلات MPO وفقًا لمعايير الواجهة المطبقة، بما في ذلك IEC 61754-20 لـ SC وIEC 61754-7 / TIA-604-5 لواجهات MPO.

تتوفر تكوينات قطبية من النوع A والنوع B والنوع C.

النوع أ:يحافظ على نفس تسلسل موضع الألياف بين الأطراف.

النوع ب:يعكس تسلسل موضع الألياف.

النوع ج:عكس أزواج الألياف.

يجب تحديد القطبية استنادًا إلى بنية الكابلات -إلى-النهاية الكاملة، بما في ذلك قنوات MPO، وأشرطة الكاسيت، وأجهزة الإرسال والاستقبال، ومكونات التصحيح.

تتضمن التكوينات المتوفرة 8-مجموعات ألياف و12 ألياف و24 أليافًا لتطبيقات الوضع الفردي OS2 أو تطبيقات OM3/OM4/OM5 متعددة الأوضاع. يستخدم البناء القياسي للكسر كابل MPO رئيسي ينتقل إلى أرجل SC فردية، مع تكوين أبعاد الكابل والساق وفقًا للتجميع المطلوب.

يتوفر LSZH للتركيبات المنخفضة-من الدخان والهالوجين-، بينما يمكن تحديد خيارات OFNR/OFNP لتطبيقات الناهض أو المكتمل في أمريكا الشمالية. يمكن أن تتبع ألوان الكابلات أيضًا اصطلاحات صناعة الألياف الشائعة-لنظام التشغيل OS2 والألياف متعددة الأوضاع.

يمكن إنتاج تكوينات OEM وفقًا لمتطلبات المشروع، بما في ذلك عدد الألياف، ونوع الألياف، وجنس MPO، وSC UPC/APC، والقطبية، وسترة الكابل، والطول الإجمالي، وطول الساق المنفصلة، ​​وقطر الكابل، ووضع العلامات، والتعبئة الخاصة.

يمكن جدولة طلبات OEM المخصصة والسائبة وفقًا للمواصفات المؤكدة ومتطلبات الإنتاج.

تخضع كل مجموعة لفحوصات الجودة البصرية والميكانيكية قبل الشحن. يمكن أن تشمل مراقبة الجودة ما يلي:

يتم تحديد متطلبات الاختبار وحدود القبول وفقًا لنوع الألياف المطلوبة وتكوين الموصل ودرجة الخسارة المحددة.
