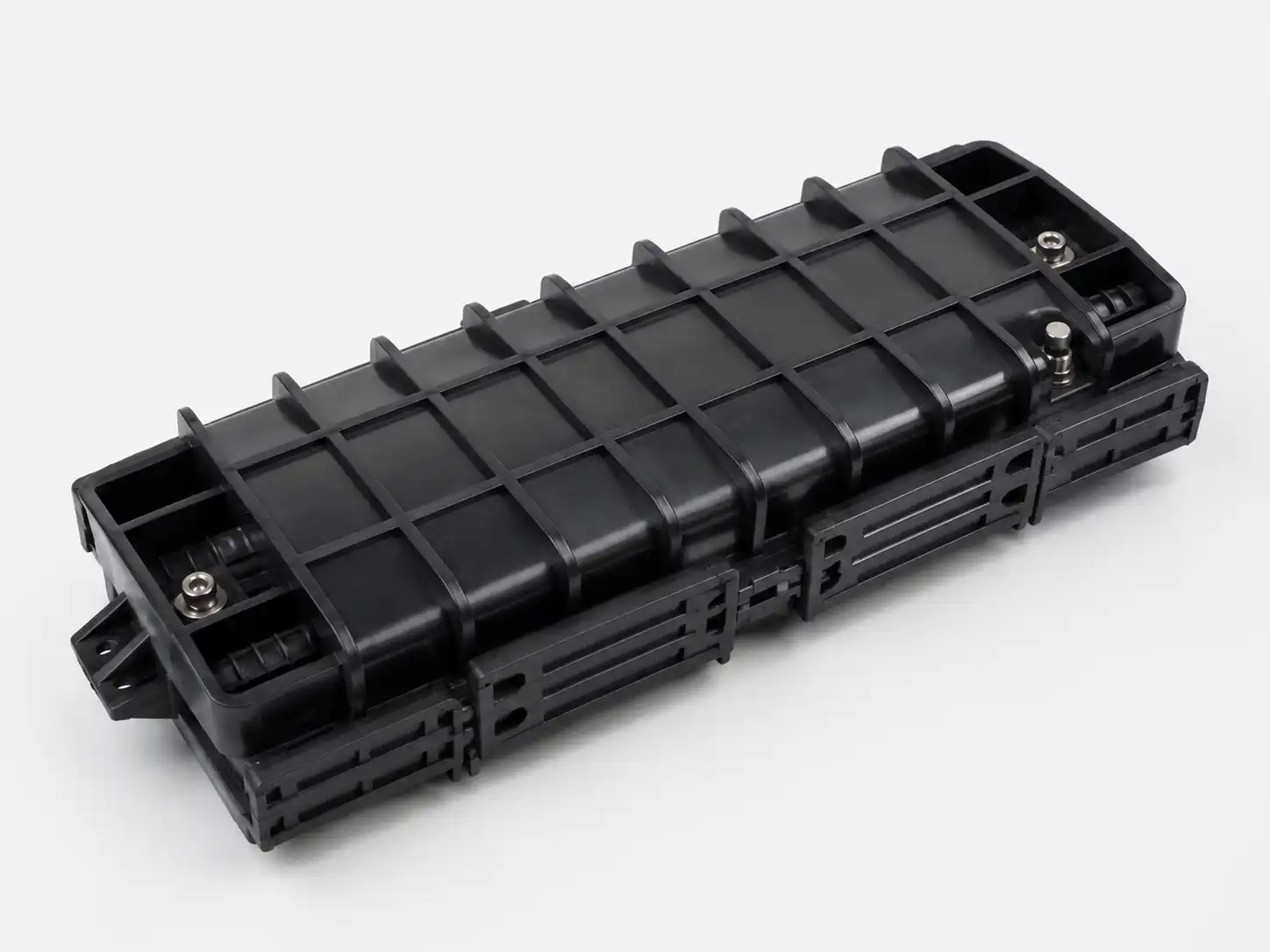

يُعد إغلاق وصلة الألياف الضوئية الأفقية المكونة من 12 مركزًا عبارة عن حاوية خارجية مدمجة لحماية وتنظيم ما يصل إلى 12 وصلة ليفية مفردة-في FTTH وشبكات المصانع الخارجية-. إن هيكلها الأفقي المضمن مناسب لمفاصل الكابلات المدمجة ونقاط الفروع ومواقع الإصلاح حيث تكون سعة المساحة والوصلة محدودة. يستخدم الإغلاق -ختمًا ميكانيكيًا قابلاً لإعادة الإدخال وإدخالات كابل قابلة للتكوين للصيانة الميدانية العملية.

المواصفات الفنية

مواصفة	تفاصيل
نوع المنتج	12-إغلاق وصلة الألياف الضوئية الأفقية
نوع الإغلاق	أفقي / مضمنة
أقصى قدرة لصق	12 وصلة ليفية مفردة-
علبة لصق	1 × صينية 12F
منافذ الكابلات	2 أو 4 منافذ؛ 1-in/1-out أو 2-in/2-out
قطر الكابل	عادةً ما يكون القطر من 5 إلى 13 مم، ويعتمد على التكوين-.
مواد الإسكان	بلاستيك هندسي مقاوم للأشعة فوق البنفسجية -؛ خيارات الكمبيوتر / ABS / PP
طريقة الختم	-ختم ميكانيكي قابل لإعادة الإدخال
تصنيف الحماية	تصميم بتصنيف IP68
درجة حرارة التشغيل	−40 درجة إلى +65 درجة
اللون القياسي	أسود

إدارة الهيكل والألياف

يجمع الإغلاق بين الغلاف الواقي ونظام الغلق ومكونات إدخال الكابلات-وعلبة الوصلات ومنطقة توجيه-الألياف ونقاط تثبيت أعضاء-قوة-الكابلات. تحافظ صينية الوصلات 12F على تنظيم أكمام الوصلات وارتخاء الألياف مع الحفاظ على توجيه الألياف المتحكم فيه. يعمل تقييد الكابل على عزل قوى السحب الخارجية عن منطقة الوصلة، مما يقلل الضغط الميكانيكي أثناء التركيب والخدمة.

يسمح الهيكل الميكانيكي القابل لإعادة الدخول- للفنيين بفتح العلبة للفحص أو الإصلاح أو تعديل الشبكة دون استبدال الغلق الكامل.

توافق الكابلات وتثبيتها

قبل الطلب، تأكد من عدد الألياف، والقطر الخارجي للكابل، وكمية إدخال الكابل-، وبنية الكابل، ونوع عضو القوة-، وطريقة التثبيت المطلوبة. تحدد هذه المعلمات المنفذ المناسب وتكوين الختم.

يمكن توفير الغلق للتطبيقات الهوائية، والمثبتة على عمود/جدار-، ومجاري الهواء، وفتحات اليد/فتحات التفتيش، وتحت الأرض، والتطبيقات المدفونة المباشرة-، مع ملحقات التثبيت والختم المطلوبة. أثناء التثبيت، يجب تثبيت سترات الكابلات وأعضاء القوة بشكل آمن قبل توجيه الألياف، ويجب الحفاظ على الحد الأدنى لنصف قطر الانحناء المحدد من قبل الشركة المصنعة.

التطبيقات

تشمل التطبيقات النموذجية ما يلي:

إسقاط FTTH وربط التوزيع عند نقاط حافة الشبكة المدمجة-.

وصلات كابلات هوائية وعمودية-مثبتة حيث تكون المساحة محدودة

تتطلب تركيبات مجاري الهواء والمناهل الربط المضمن المحمي

نقاط إصلاح الكابلات بعد تلف المسار أو الصيانة

اتصالات الفروع في شبكات النطاق العريض الريفية وشبكات الميل الأخير-.

نقاط التوصيل الخارجية المثبتة على الحائط-بالقرب من المباني وعقد الوصول

صانعي القطع الأصلية/تصنيع التصميم الشخصي والتوريد

يدعم DIMI وضع علامة شعار OEM والتعبئة المخصصة ولون الغلاف وتكوين منفذ الكابل ومجموعات الملحقات. بالنسبة لأوامر المشروع، يمكن للمهندسين مراجعة عدد الألياف وقطر الكابل وبيئة التثبيت ومتطلبات العلامة التجارية قبل الإنتاج. يمكن توفير عينات لتقييم المنتج والموافقة على المشروع.

فحص الجودة والتوثيق

تشمل مراقبة الجودة فحص المواد الواردة،-وفحوصات التجميع أثناء العملية، والتحقق من الختم والتحقق الميكانيكي، و-فحص المنتج النهائي، وفحص التعبئة والتغليف عند التصدير-. يمكن أن يتضمن اختبار المنتج القابل للتطبيق الختم IP68، وشد الكابل والاحتفاظ به، والصدمات، والسحق، والانحناء، ودورة درجة الحرارة، والتقادم بالأشعة فوق البنفسجية، واختبار رذاذ الملح- للمكونات المعدنية ذات الصلة.

يمكن توفير أوراق البيانات وسجلات التفتيش وتقارير الاختبار المعمول بها لتقييم المشروع. يشتمل نظام التصنيع في DIMI على شهادتي ISO 9001:2015 وTL-9000 لإدارة الجودة.

الطلب والخدمات اللوجستية

موك

100 قطعة للطلبات بالجملة القياسية؛ أوامر عينة متاحة للتقييم.

يعالج

عادة، من 7 إلى 14 يوم عمل بعد المواصفات وتأكيد الطلب.

شحن

عادة 20-30 يومًا عن طريق البحر أو الجو أو السريع، اعتمادًا على الوجهة وطريقة الشحن.

التعبئة والتغليف

التعبئة الواقية الفردية وكرتون التصدير؛ تتوفر منصات التحميل ووضع العلامات المخصصة لأوامر المشروع.

قسط

يمكن استخدام T/T أو L/C لأوامر B2B القياسية؛ ويمكن تأكيد ترتيبات أخرى للمشاريع المؤهلة.

التعليمات

س: هل يمكن توفير الإغلاق كمجموعة تثبيت كاملة؟

ج: نعم. يمكن أن تشتمل المجموعة الكاملة على صينية الوصلات، ومكونات الغلق، وأجزاء تثبيت الكابلات-، وأكمام حماية الوصلات، وملحقات التثبيت المطلوبة. يجب تحديد فاتورة المواد الدقيقة في عرض الأسعار لتجنب عدم تطابق الملحقات.

س: هل يمكنك مطابقة نموذج الإغلاق الحالي أو النموذج المنافس؟

ج: نعم. بالنسبة إلى المشاريع البديلة أو ذات العلامات التجارية الخاصة-، يمكن للمشترين تقديم عينة أو رسم أو صور فوتوغرافية أو رقم طراز موجود. يمكن لـ DIMI مراجعة التكوين الميكانيكي وتطوير إصدار مطابق أو مكافئ من OEM حيثما يكون ذلك ممكنًا من الناحية الفنية.

س: ما هي المعلومات التي ينبغي تضمينها في طلب عرض الأسعار؟

ج: قم بتوفير الكمية المطلوبة، وبلد الوجهة، ونموذج الكابل، والحجم السنوي المتوقع أو حجم المشروع، ومتطلبات التعبئة والتغليف، وأي وثائق فحص أو اعتماد مطلوبة. يوصى باستخدام ورقة بيانات الكابل أو نموذج الإغلاق الحالي للمشروعات غير-القياسية.

س: هل يمكنك دعم أوامر المشروع المرحلية أو المتكررة؟

ج: نعم. يمكن ترتيب برامج التوريد المستندة إلى المشروع- والمتكررة من خلال جدولة الإنتاج استنادًا إلى الكمية المتوقعة واستقرار المواصفات وتواريخ التسليم المطلوبة.

س: ما هي المستندات التي يمكن أن تصاحب الشحنة السائبة؟

ج: اعتمادًا على الطلب، يمكن أن تتضمن الوثائق فاتورة تجارية وقائمة التعبئة وشهادة المنشأ وورقة بيانات المنتج وسجلات الفحص وتقارير الاختبار المعمول بها. يجب طلب وثائق المشروع- المحددة قبل تأكيد الطلب.

س: هل يمكن طلب الإغلاق بتكوينات مختلفة ضمن مشروع واحد؟

ج: نعم. يمكن تحديد ترتيبات مختلفة للمنافذ، وتكوينات إدخال الكابلات-، والألوان، ومجموعات الملحقات عندما يتطلب المشروع متغيرات متعددة. يجب تأكيد كل تكوين وتوثيقه قبل الإنتاج الضخم.

س: هل يمكن ترتيب-الفحص بواسطة طرف ثالث؟

ج: نعم. يمكن تنسيق -التفتيش من طرف ثالث عندما يطلب ذلك المشتري أو عقد المشروع. يجب الاتفاق على نطاق التفتيش وطريقة أخذ العينات ومتطلبات الاختبار ووكالة التفتيش قبل الإنتاج.

س: هل يمكن دعم الطلبات العاجلة؟

ج: يمكن تقييم الإنتاج المعجل وفقًا للسعة الحالية، وتوافر المواد، وكمية الطلب، والتكوين. يجب على المشترين تقديم تاريخ التسليم المطلوب عند طلب عرض الأسعار حتى يمكن مراجعة خيارات الإنتاج والشحن معًا.
